ATMEGA328P中看门狗的研究

2020-06-05 4331点热度 1人点赞 0条评论

参考官方文档,11.8章节:Watchdog Timer。

一、看门狗使用中断方式

采用这种方式时,可以在中断中自己写代码,比如保存工作状态,然后软重启系统。

采用软重启模式,实际是引导MCU从头开始执行程序,MCU所有状态并不进行复位,所以不会自动写MCUSR标记,所以需要自己想办法在重启后如何判断是看门狗执行的重启。

点这里下载代码

二、看门狗使用重启方式

这里有个巨大的坑!

使用Adruino_Mini的Bootloader时,一旦因为看门狗重启,将进入无限重启死循环!

造成这个原因,是因为如果MCUSR的WDE位为1,则WDTCSR的WDE位为1。在看门狗导致重启前,MCUSR的WDE位会被自动标记为1。当系统重启后,MCUSR不会自动清理,所以WDTCSR的WDE位也为1。而上重启时,看门狗定时器被重置为0000也就是16ms,所以进入无线重启死循环模式。

但是Adruino-UNO不存在此问题,不知是芯片原因,还是Bootloader中做了处理。

网上资料说因为时间问题,看门狗重启后的定时为16ms,而Arduino-Mini的熔丝位设置为启动延时65ms,所以即使在setup()开头做了清理看门狗的动作也没用,因为程序执行不到,所以应该将熔丝位设置到4.1ms。但是实际测试如果采用SPI直接烧入程序,而不用Bootloader,无论熔丝位设置启动延时多久,都能正常执行setup()中的清理动作,不会造成无限重启。还有资料说加入一些代码可以处理此问题,但是实际测试无效。

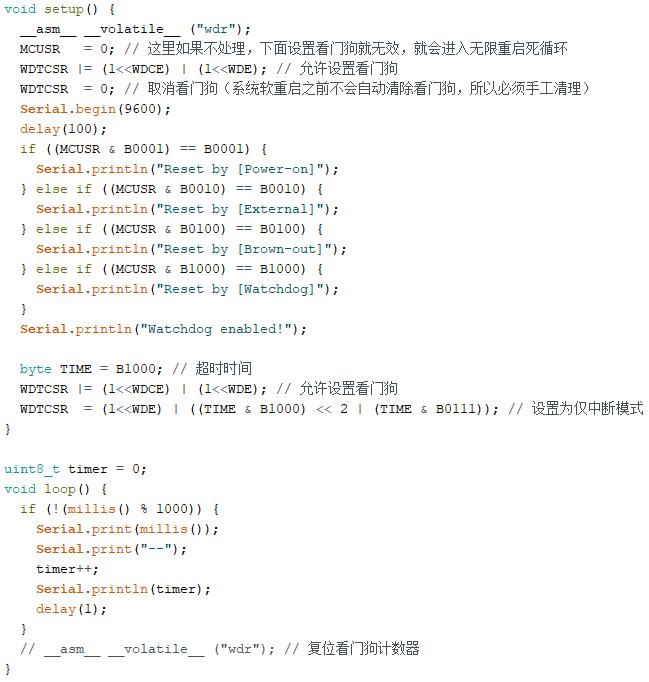

此时测试代码如下:

点此下载代码

然后找到一个issues,看来这是一个远古的问题了,大概意思说因为Pro Mini停产,所以这个问题不打算修复了,解决办法就是换用别的Bootlodaer,比如Optiboot或者MiniCore。其中Optiboot不知道因为稳定还是作者懒,最后版本停留在了2018年,但是Optiboot已经成为了UNO的官方默认Bootloader,应该实力还不错吧。而MiniCore是一个新锐,直到写这篇文章任然在更新。经过测试两个Bootloader确实都解决了看门狗的问题。

三、看门狗使用中断&重启方式

在这种模式下,看门狗会先执行一次中断,然后在一个超时周期后执行重启。

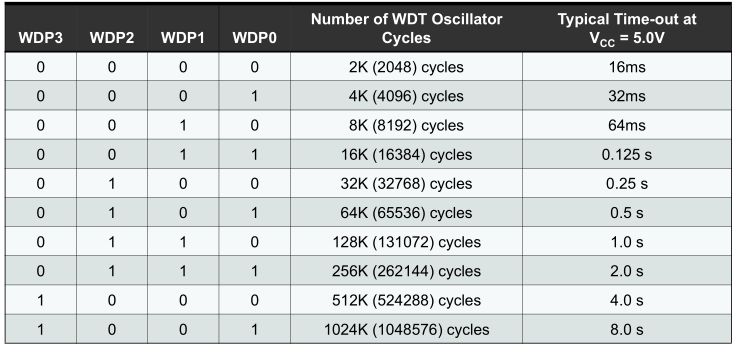

四、看门狗时间设置


参考资料:https://andreasrohner.at/posts/Electronics/How-to-make-the-Watchdog-Timer-work-on-an-Arduino-Pro-Mini-by-replacing-the-bootloader/
