奥拓快乐王子OBD接口资料

2018年12月25日 1171点热度 0人点赞 0条评论

之前淘宝买过一个最便宜的ELM327汽车OBD故障诊断仪,但是测试与奥拓快乐王子连不上。

最近又在研究OBD资料,查到如下信息。

一、奥托快乐王子的行车电脑型号

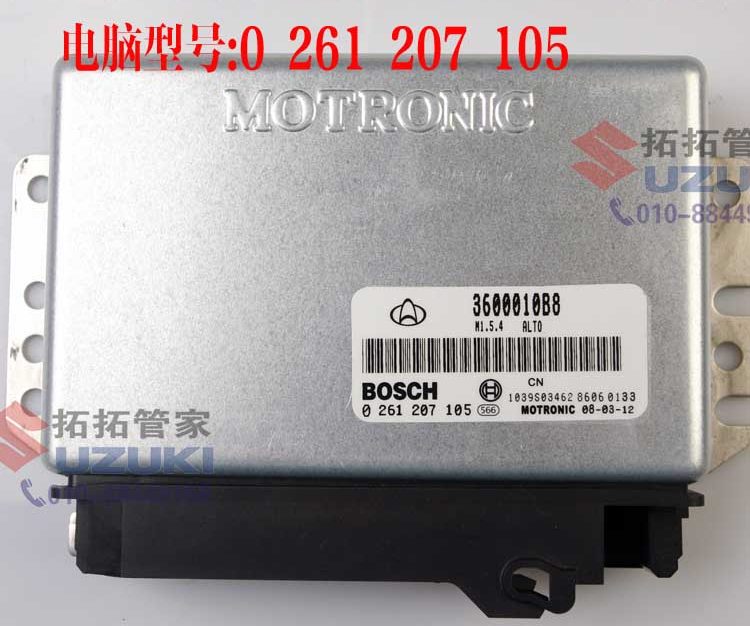

博世 0261207105,Motronic系统,版本为1.5.4。

根据维基百科资料:https://en.wikipedia.org/wiki/Motronic#1.5.4,Motronic系统从2.1加入OBD-1支持,所以分析该电脑应该不支持OBD-II协议。

顺便找了一篇该电脑的资料,和OBD无关:http://www.elecfans.com/emb/danpianji/20180623699493.html

一、铃木公司车型OBD协议及接口定义

意外在国外一个专门查询接口资料的网站,查阅到相关英文资料如下:

16针J1962 OBD-2汽车专用连接器

汽车诊断接口资料

铃木OBD-2连接器引线

这是车上的实际接口,对照网页说明,得出如下表格:

Pin Signal Description
4 CGND Chassis ground
5 SGND Signal ground
7 K-LINE ISO-9141-2/ISO-14230-4
9 SDL Suzuki Serial Link Data
15 L-LINE ISO 9141-2/ISO-14230-4 (optional)
16 +12v Battery power

其中L线是可选的,所以奥拓快乐王子的OBD协议可能是没有L线的ISO-9141-2或者ISO-14230-4。

上面网页上明确写着Alto是ISO-9141-2,但是注意后面“2005年/62HP”,并不是我们的0.8发动机,说以暂不能明确协议版本。

另一个网址写的是KWP-FAST,但是“1.0/2004/58P”,和我们的车依然不匹配。

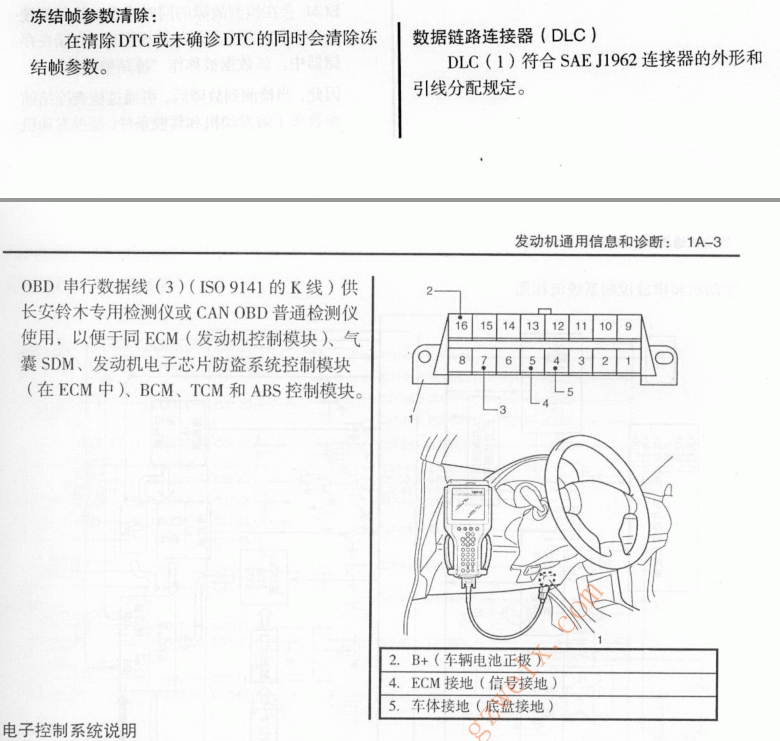

找不到国产奥拓OBD资料,查到一份2007版雨燕内部OBD检查手册,其中有上图信息。

综合以上各种信息参考,感觉奥拓2006款快乐王子OBD版本为ISO-9141-2可能性较大。



二、ISO-9141-2和ISO-14230-4的区别

https://www.instructables.com/id/Low-Cost-OBD2-Communications-on-K-line-ISO-9141-2-/

http://www.cnblogs.com/shangdawei/p/3593598.html

https://en.wikipedia.org/wiki/OBD-II_PIDs

基于K线的KWP2000协议就是ISO-14230,基于CAN的KWP2000协议就是ISO-15765或者UDSonCAN

http://www.cnblogs.com/mored/archive/2013/04/04/2999797.html

标签: OBD 修车 奥拓 快乐王子
