奥拓快乐王子相关资料速查

2018-12-23 3415点热度 2人点赞 0条评论

一、全车油封

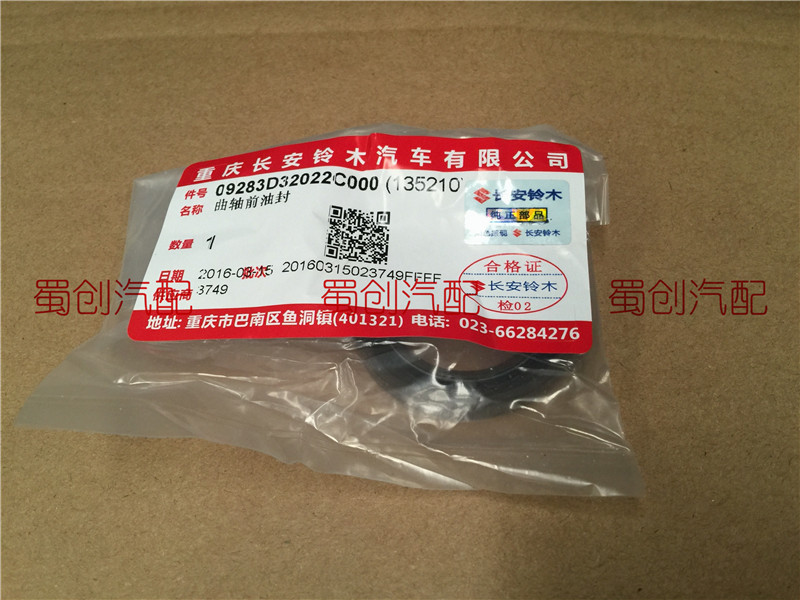

【疑似原厂】曲前油封,不确定是否奥拓配件,因为页面中还有羚羊曲前油封的选项。 https://item.taobao.com/item.htm?id=529112120508
【疑似原厂】曲前油封,不确定是否奥拓配件,因为页面中还有羚羊曲前油封的选项。型号32x47x8和恩福配件不同,仅作为参考,另外注意油封纹理。 https://item.taobao.com/item.htm?id=529112120508
【品牌】凸轮轴油封/曲前油封(恩福) https://item.taobao.com/item.htm?id=3928745155

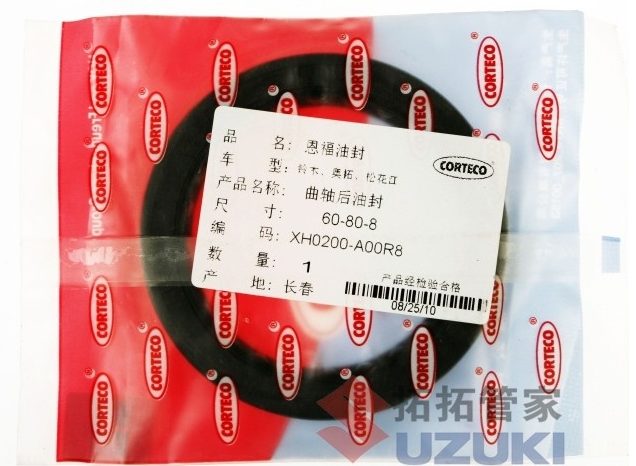

【品牌】曲后油封(恩福) https://item.taobao.com/item.htm?id=3928819507

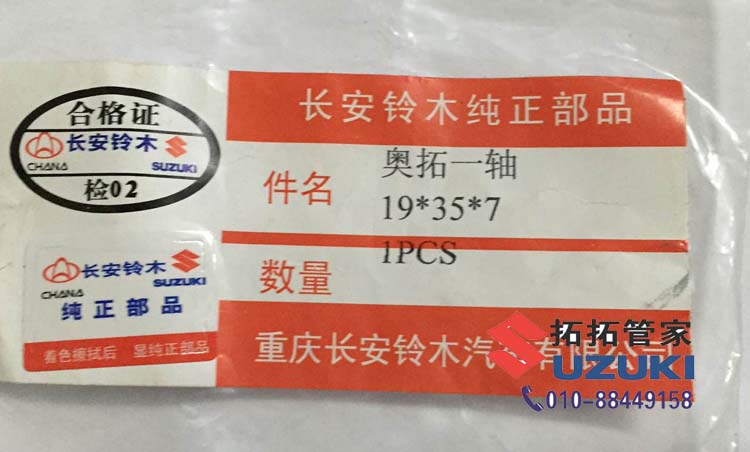

【原厂(存疑)】一轴油封(存疑,因为包装信息太简单,来自拓拓管家) https://item.taobao.com/item.htm?id=44720973423
【原厂(存疑)】一轴油封(存疑,因为包装信息太简单,来自拓拓管家) https://item.taobao.com/item.htm?id=44720973423
【疑似仿冒】包装的一轴油封 https://item.taobao.com/item.htm?id=8057032037
【疑似仿冒】包装的一轴油封,注意纹理。 https://item.taobao.com/item.htm?id=8057032037

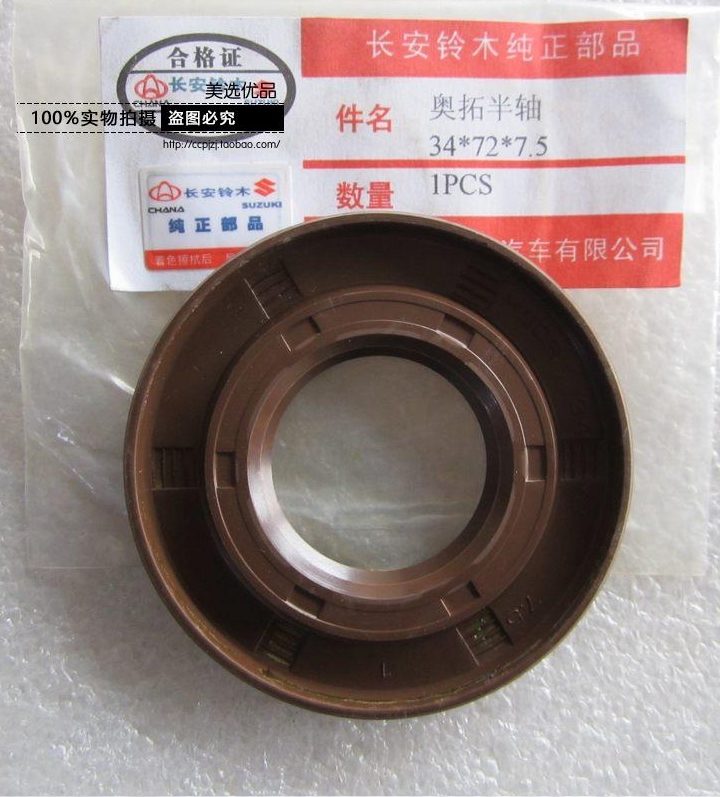

【确认仿冒】包装的半轴油封(假货),购于淘宝店铺“美选优品”,后来发现该包装防伪签没有防伪,鉴定为假货。 https://item.taobao.com/item.htm?id=549561532438
【确认仿冒】包装的半轴油封(假货) https://item.taobao.com/item.htm?id=549469107284

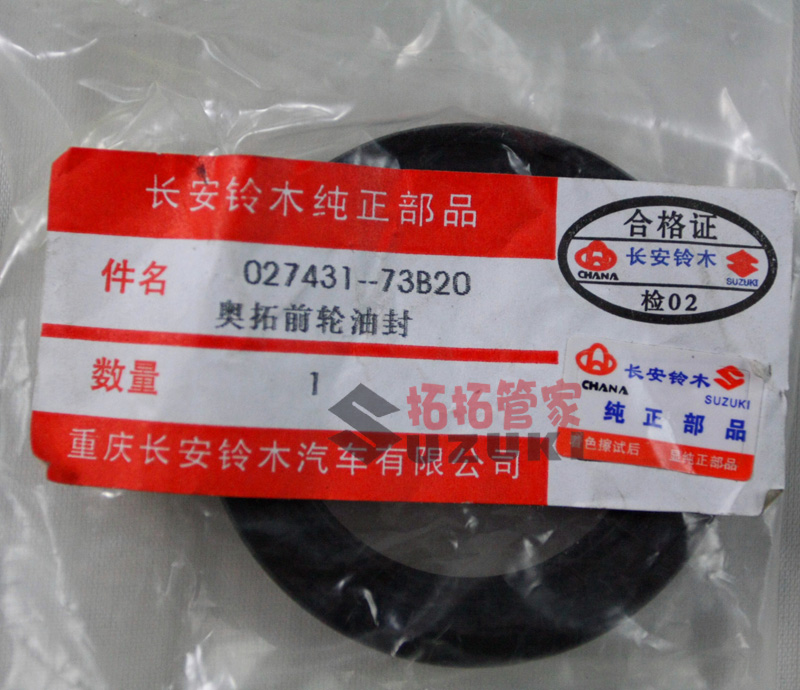

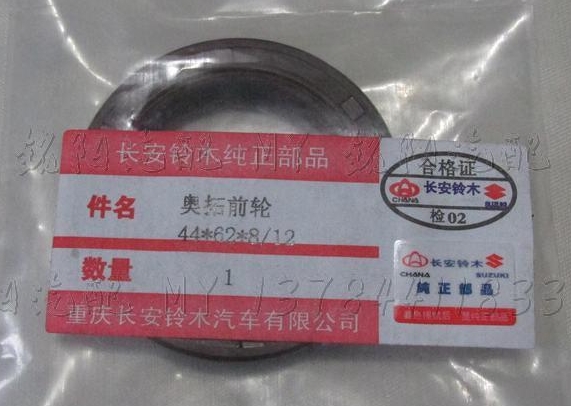

【原厂(存疑)】前轮油封(存疑,因为包装信息太简单,来自拓拓管家) https://item.taobao.com/item.htm?id=3373002381

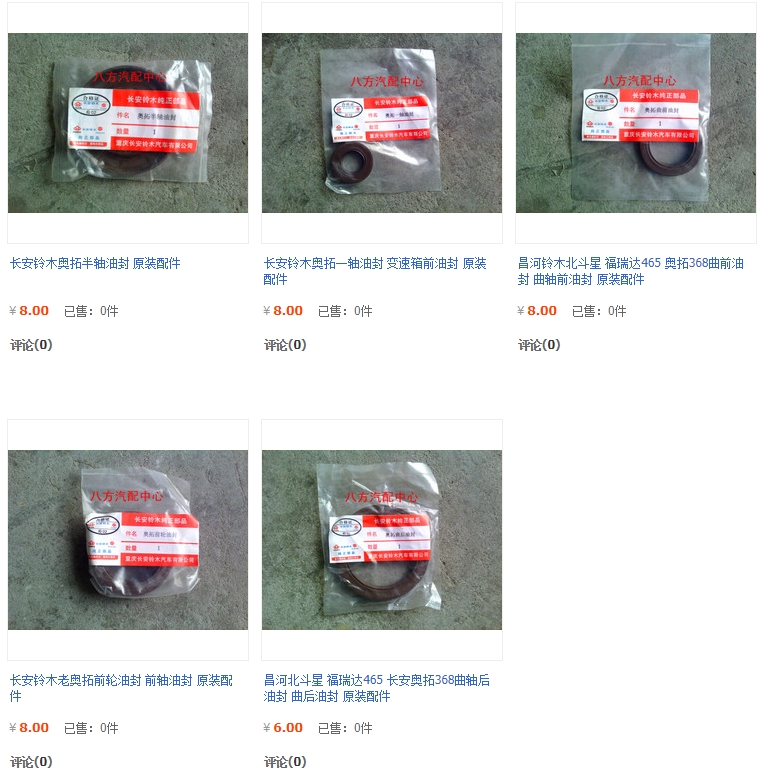

【疑似仿冒】 https://item.taobao.com/item.htm?id=547737127595
各油封尺寸对比 https://tb888888888.taobao.com/

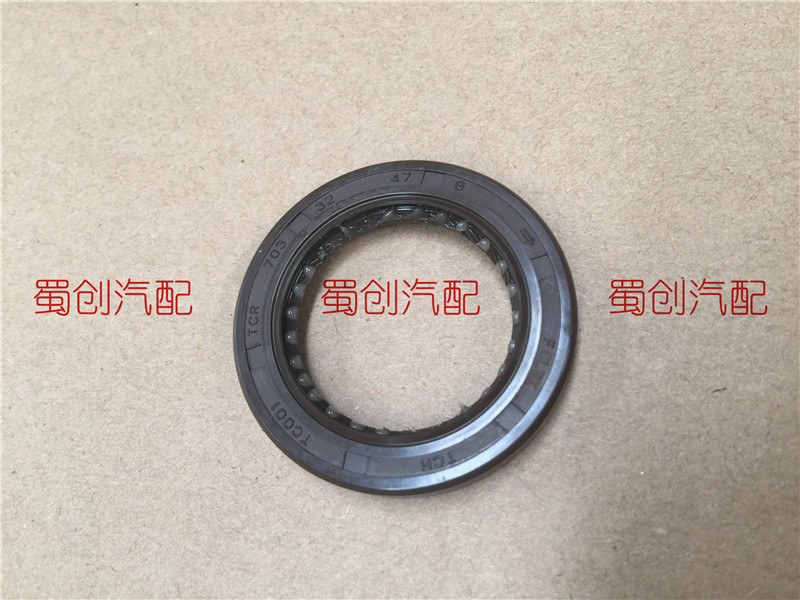

曲前油封(确定尺寸):32*47*8 TCH(广东天诚密封件) TCR(有向右旋) TC001 705 CLWX

曲后油封(确定尺寸):60*80*8 TCH(广东天诚密封件) TCL(有向左旋) TC002 421

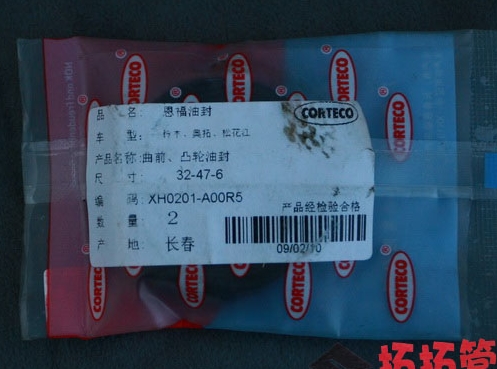

凸轮轴油封:32*47*6

变速箱输入轴油封(一轴油封):19*35*7

变速箱换挡杆油封:13.5*25*19

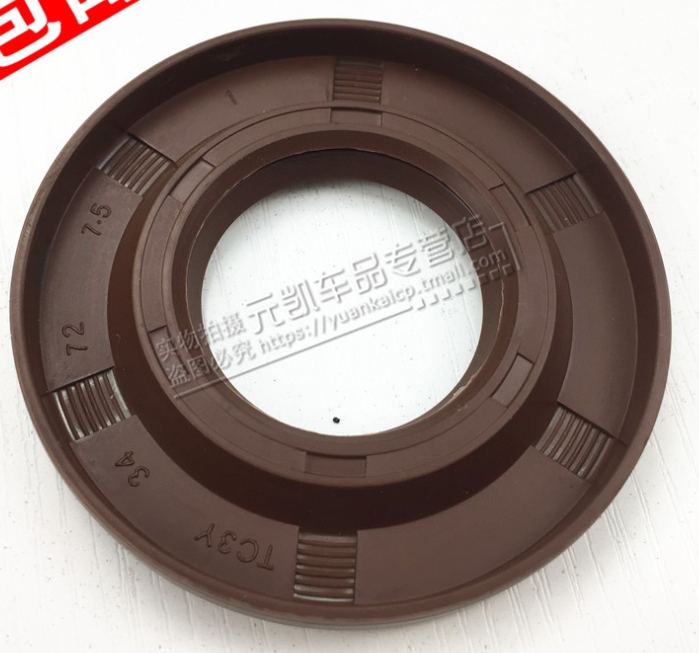

半轴油封(差速器油封)(确定尺寸):34*72*7.5

前轮油封(2个):44*62*8/12

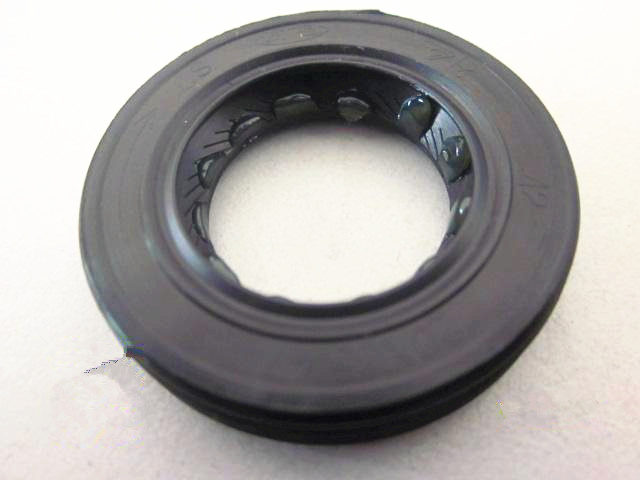

之前有说半轴油封是分左右的,但是网上看图没有明显差别,直到看到一轴油封图,唇口有一圈纹理,是有方向的,这个可能就是半轴油封区分左右的原因。但是查看NOK等大厂油封,发现都不带这个纹理(但是NOK给新奥拓定制的半轴油封就带这个纹理)。

二、各零件原厂品牌及型号

发动机:JL368Q3
雾灯:重庆小糸 Koito

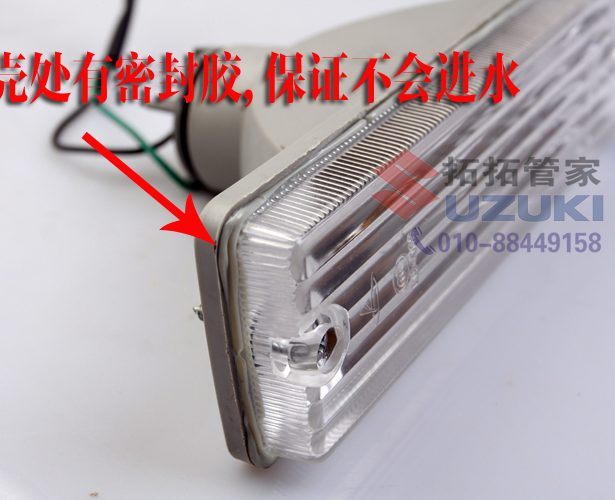

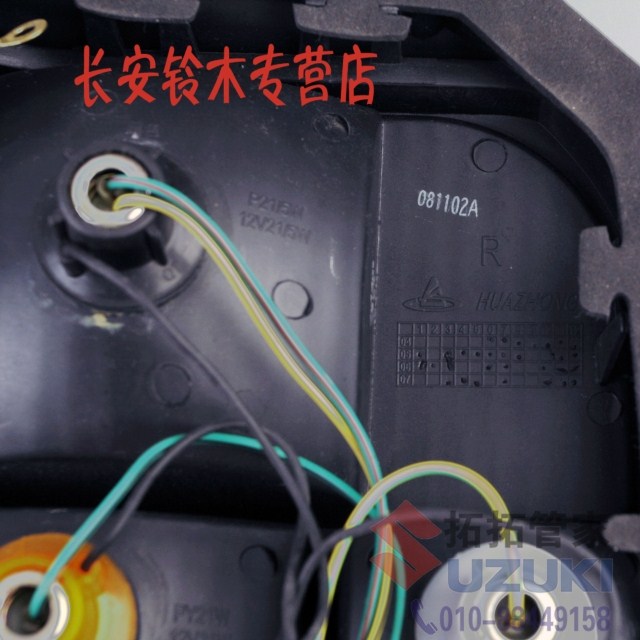

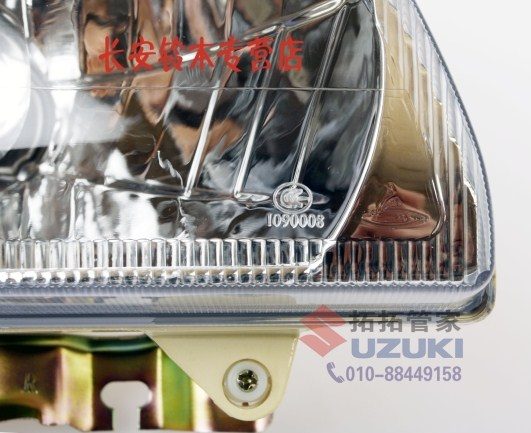

前大灯/后尾灯/前转向灯:湖北孝感华中车灯有限公司
碳罐:格林 GL-I
机爪胶/变速箱爪胶:“温特”,四川温江特种橡胶
氧传感器:博世 0258005257

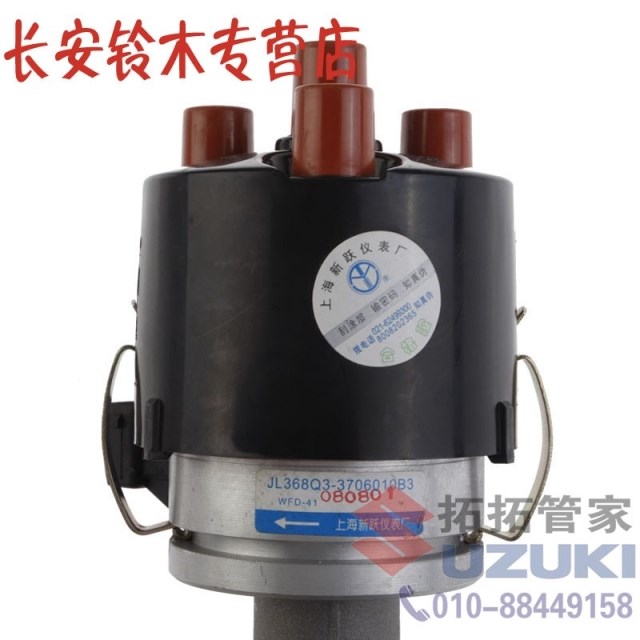

分电器:上海新跃/格拉克

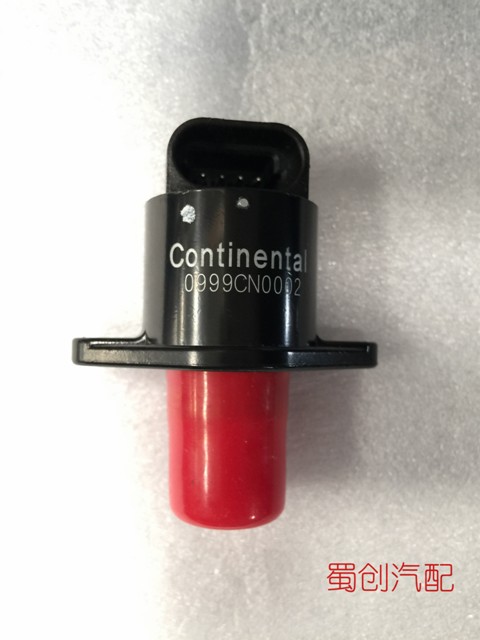

怠速马达:德国大陆 D5184
前减震:山川
前横向稳定杆胶套:TUOPU

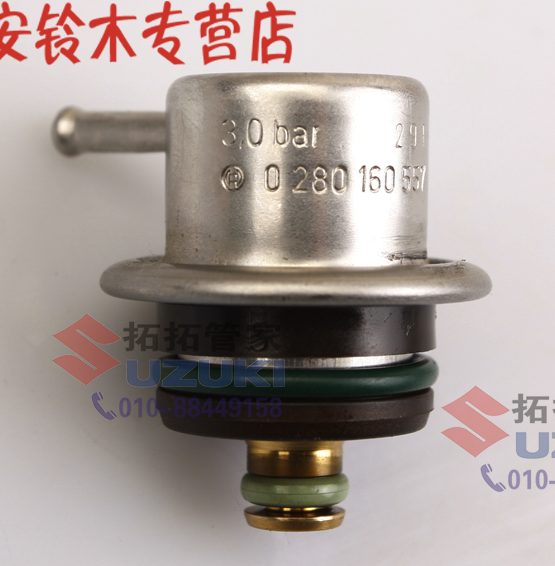

燃油压力调节器:博世 0280160557

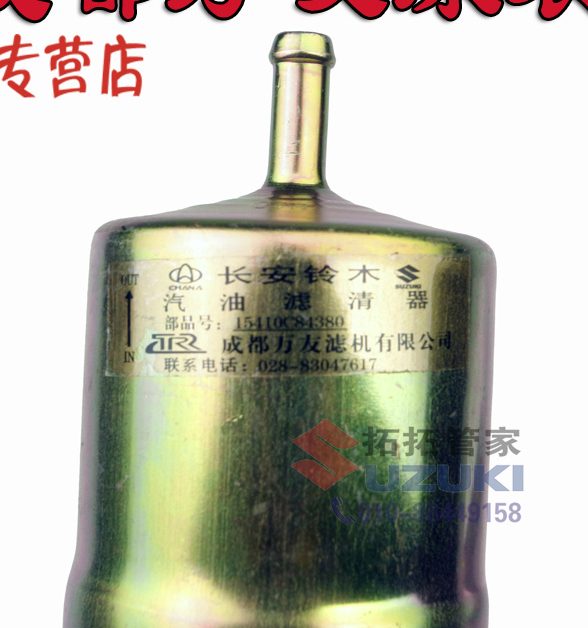

汽油滤芯:成都万友
电脑版:博士 0261207105
车窗升降开关:浙江辉煌

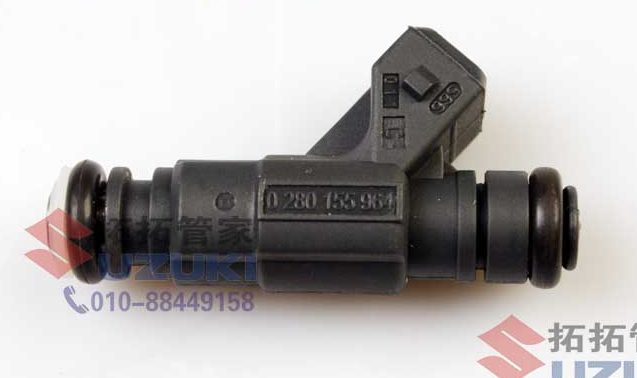

喷油嘴:博世 0280155964。原型号停产更新为0280156307,区别为原型号15欧,新的12欧,其他参数相同。

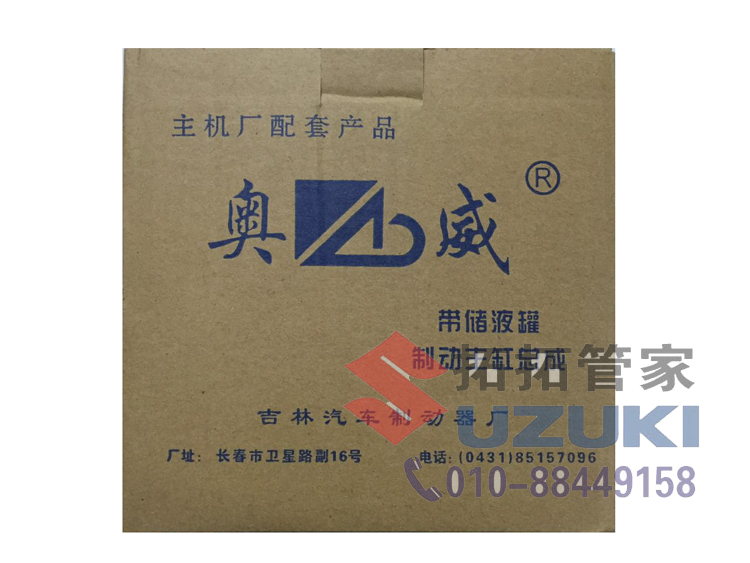

刹车总泵:奥威牌,吉林汽车制动器厂

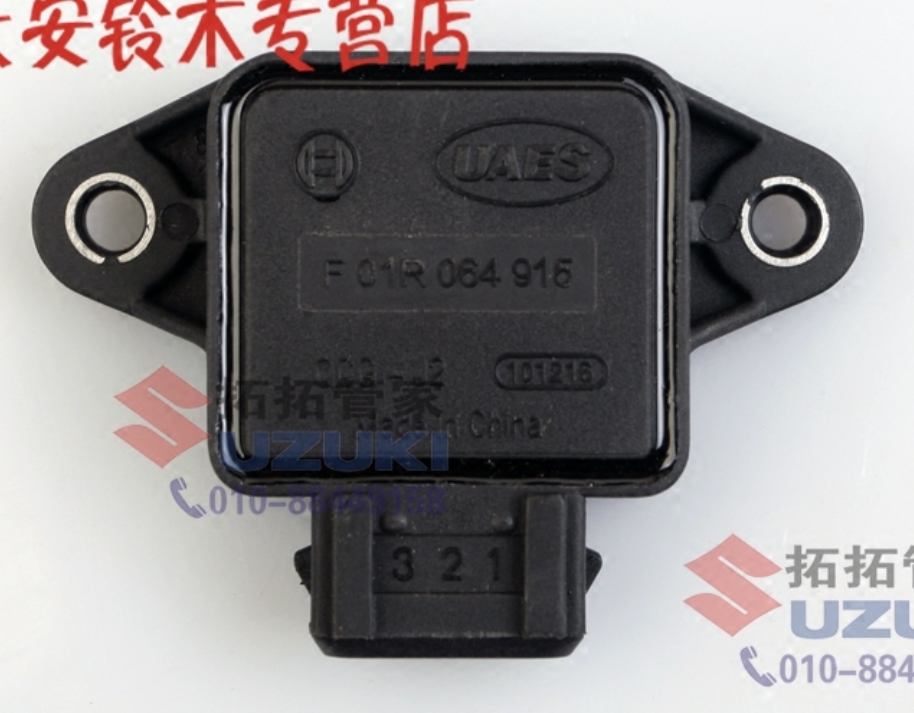

节气门位置传感器:博世 F01R064915

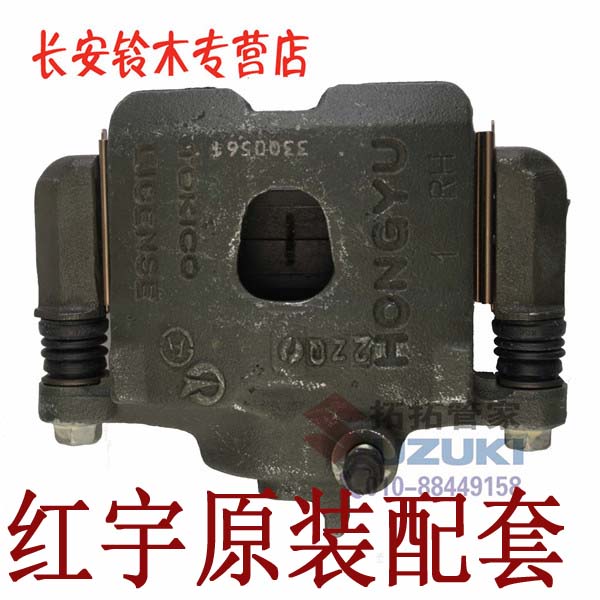

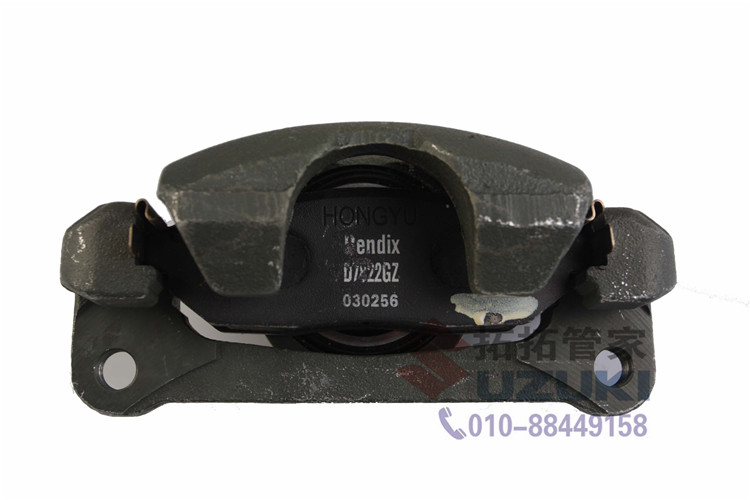

前后轮刹车系统:红宇,后来合资改名为南方天合CTCS

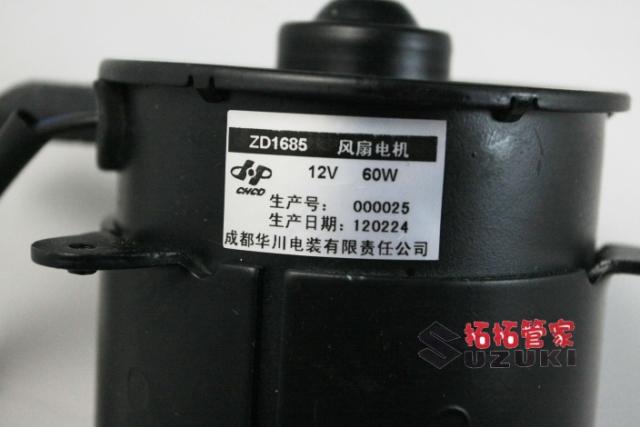

扇热风扇电机:成都华川电装 ZD1685 60W
雨刷电机:成都华川电装 ZD13318 30W

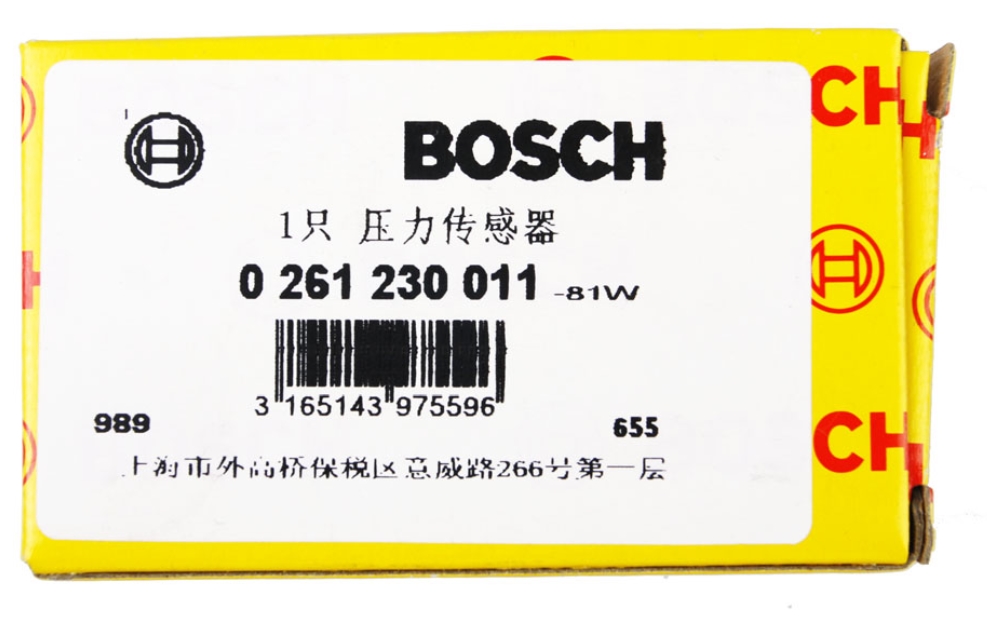

进气压力传感器:博世 0261230011,可替换型号:志阳 YLC111TA
空调散热器:重庆汽车空调有限公司

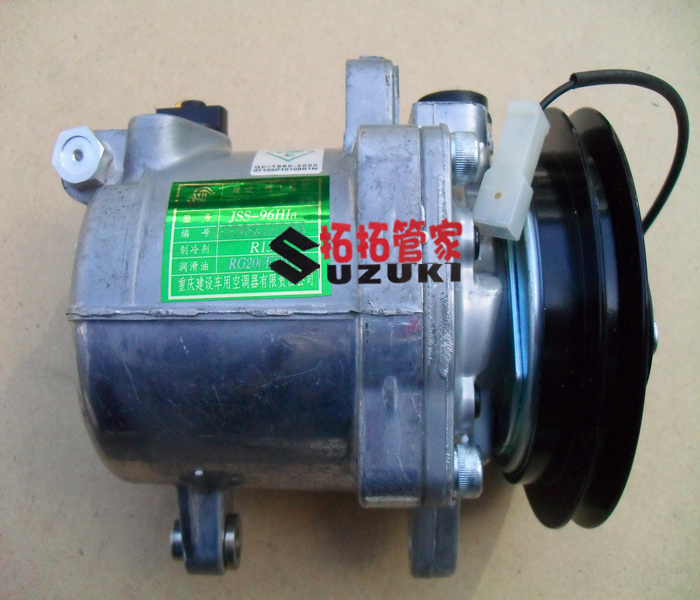

空调压缩机:重庆建设车用空调器

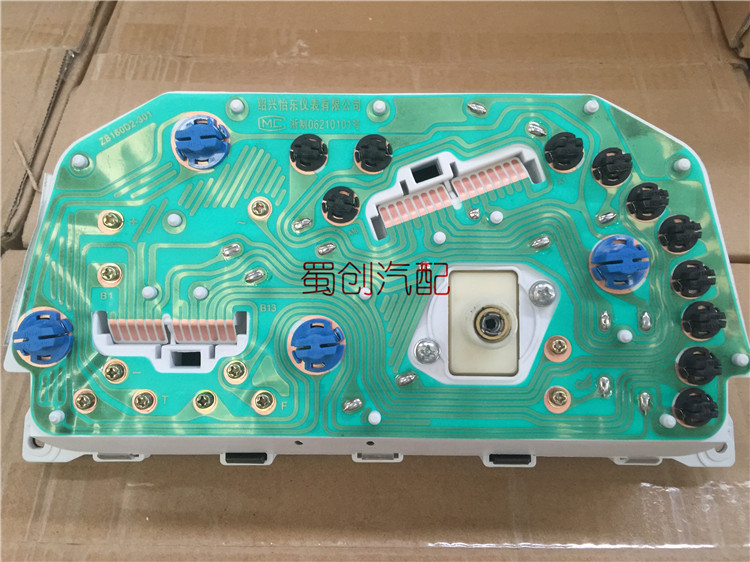

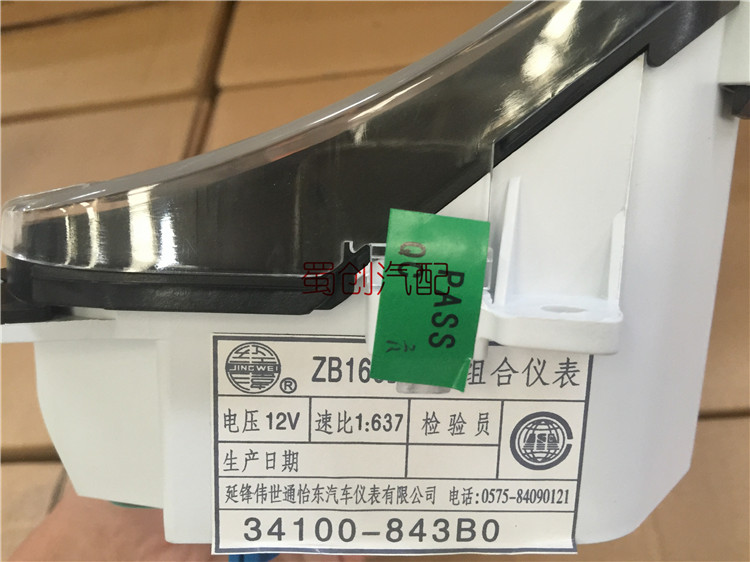

仪表盘:绍兴怡东仪表

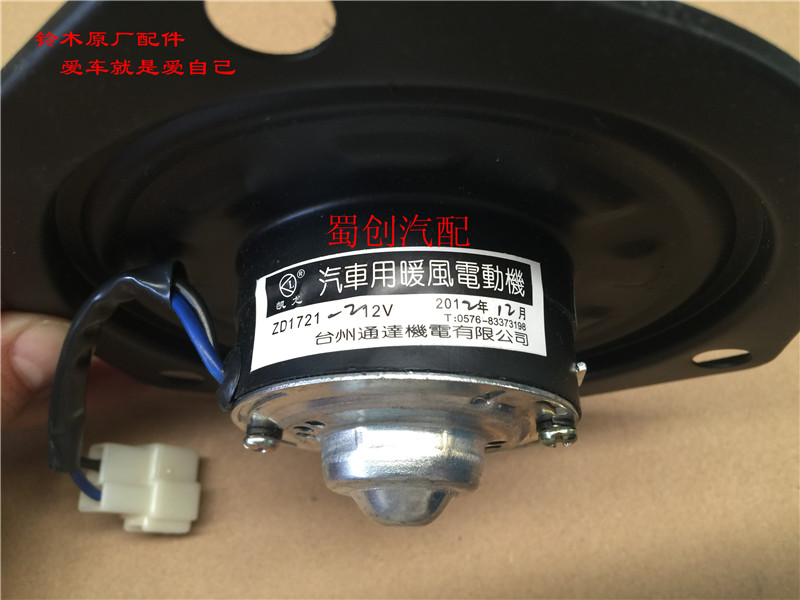

暖风电机:台州通达机电,凯龙

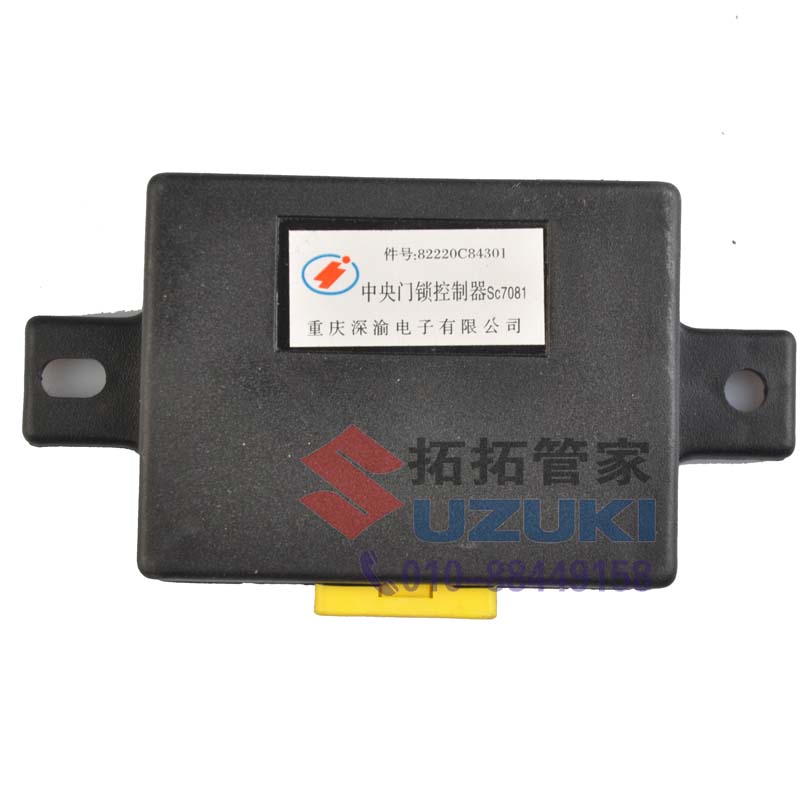

中控锁控制器:重庆深渝

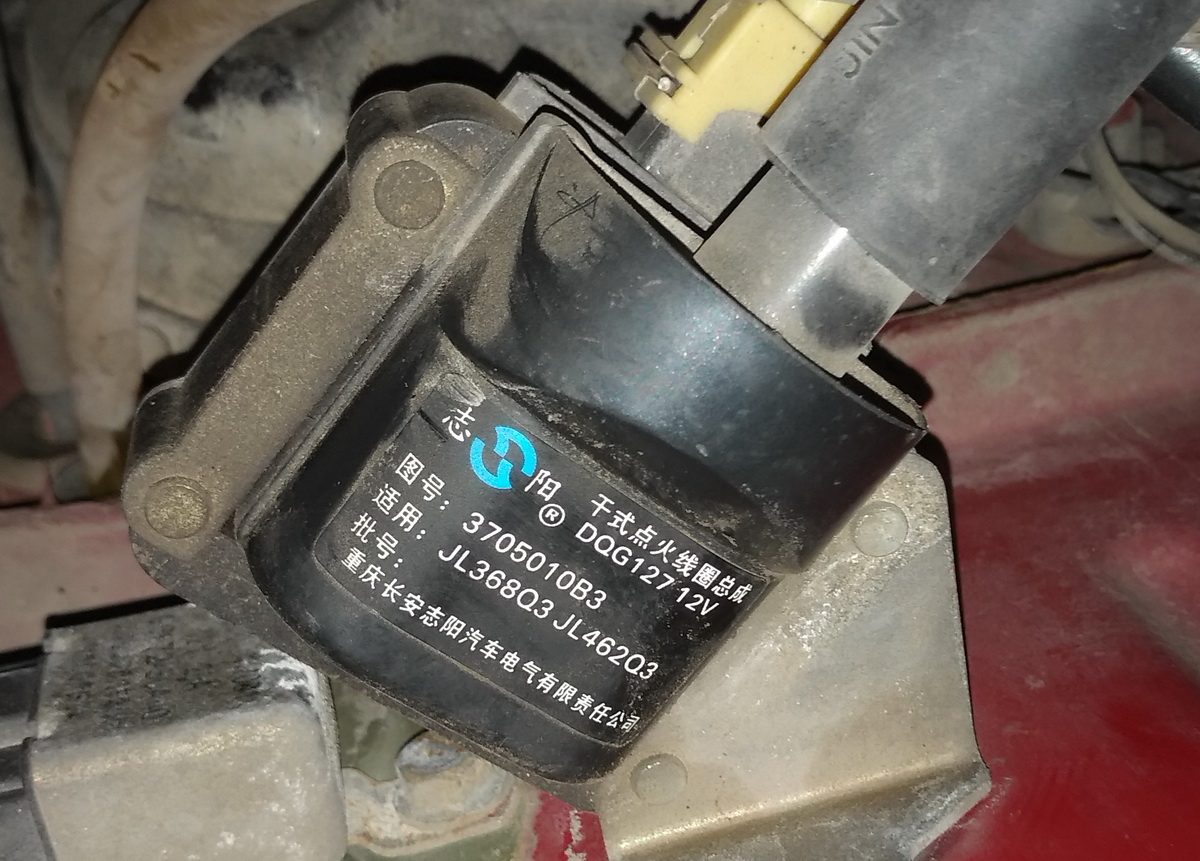

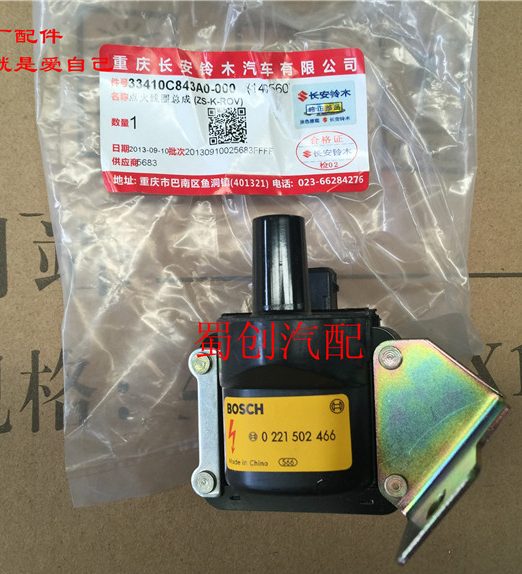

点火线圈:博世 0221502466/志阳 DQG127(后来志阳127分为A、B两个型号,我们的奥拓JL368Q3对应的是DQG127B)

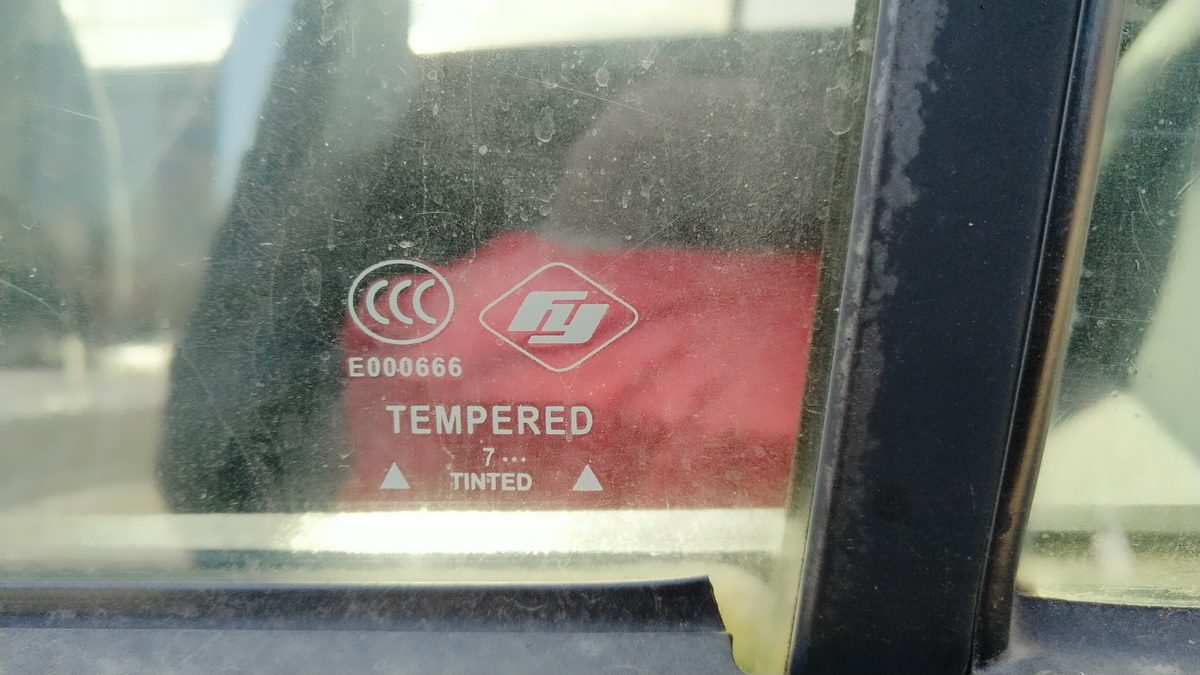

玻璃:福耀

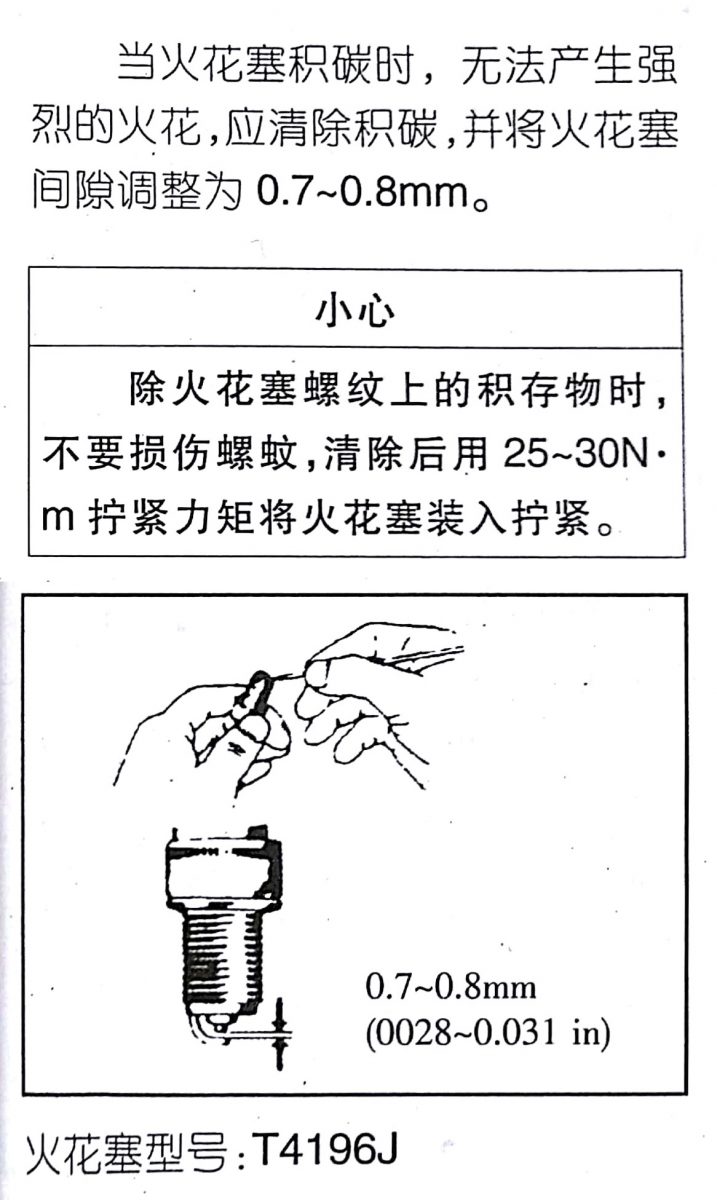

火花塞:T4196J,可替换型号:火炬F6RTC/F6RTP(铂金)/9011(铱金)  NGK烈焰126CX(铂金)

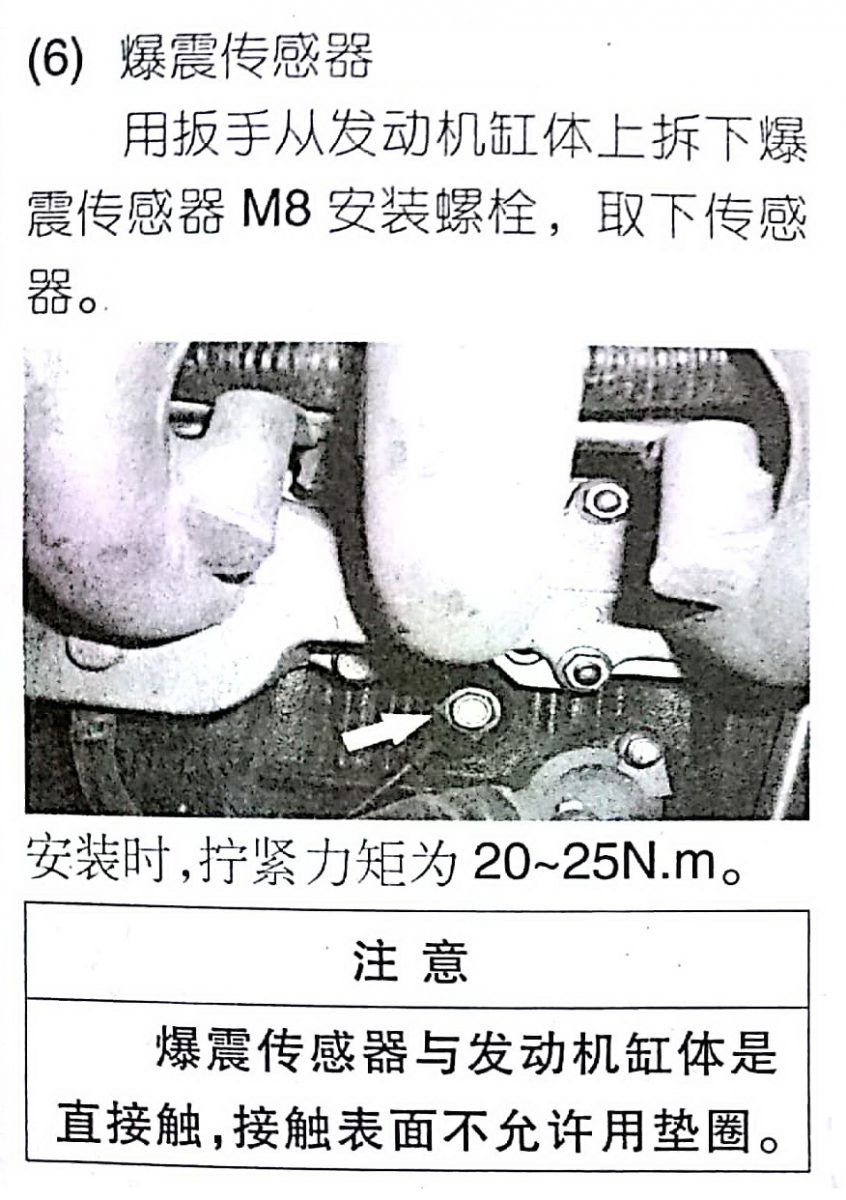

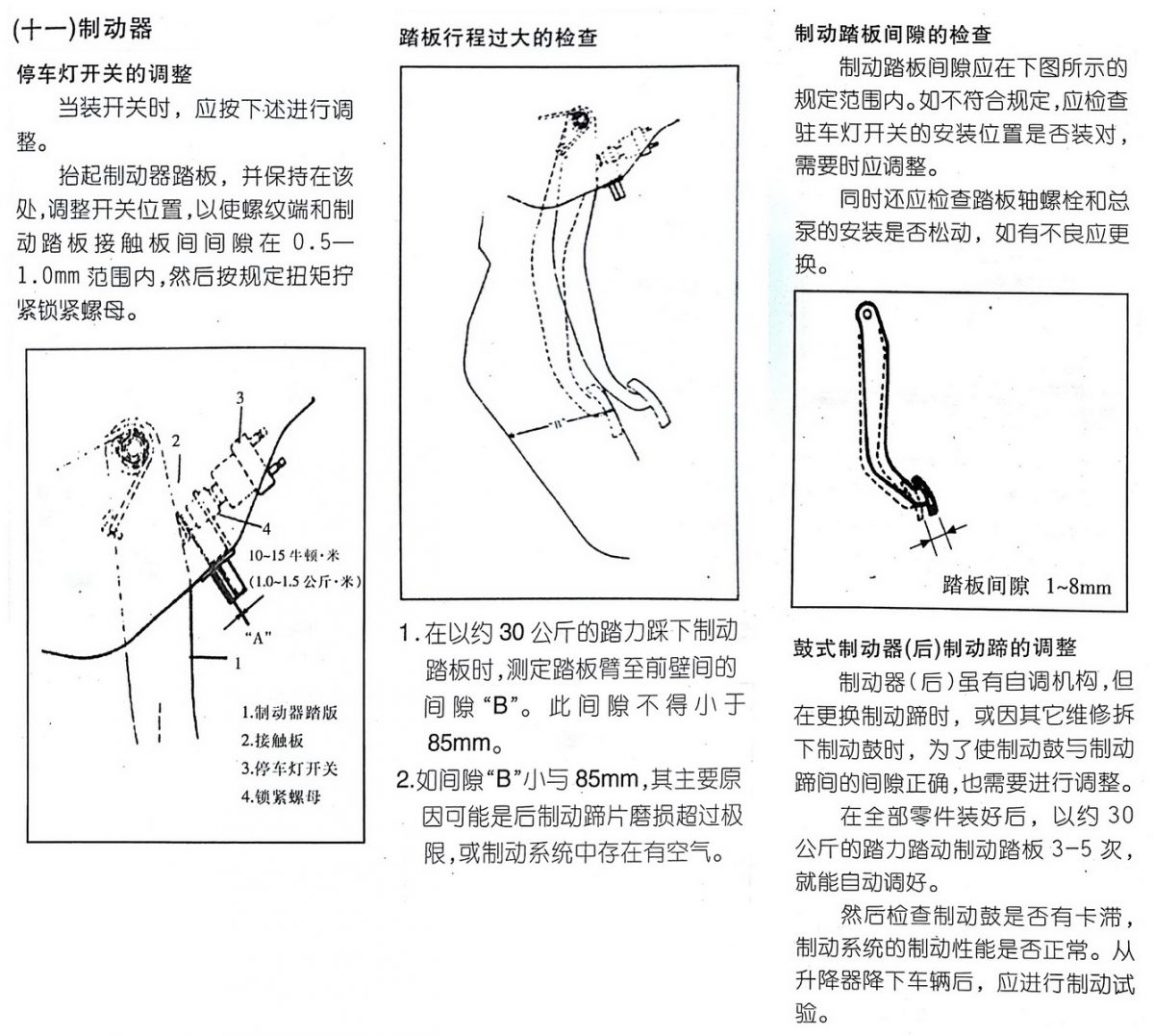

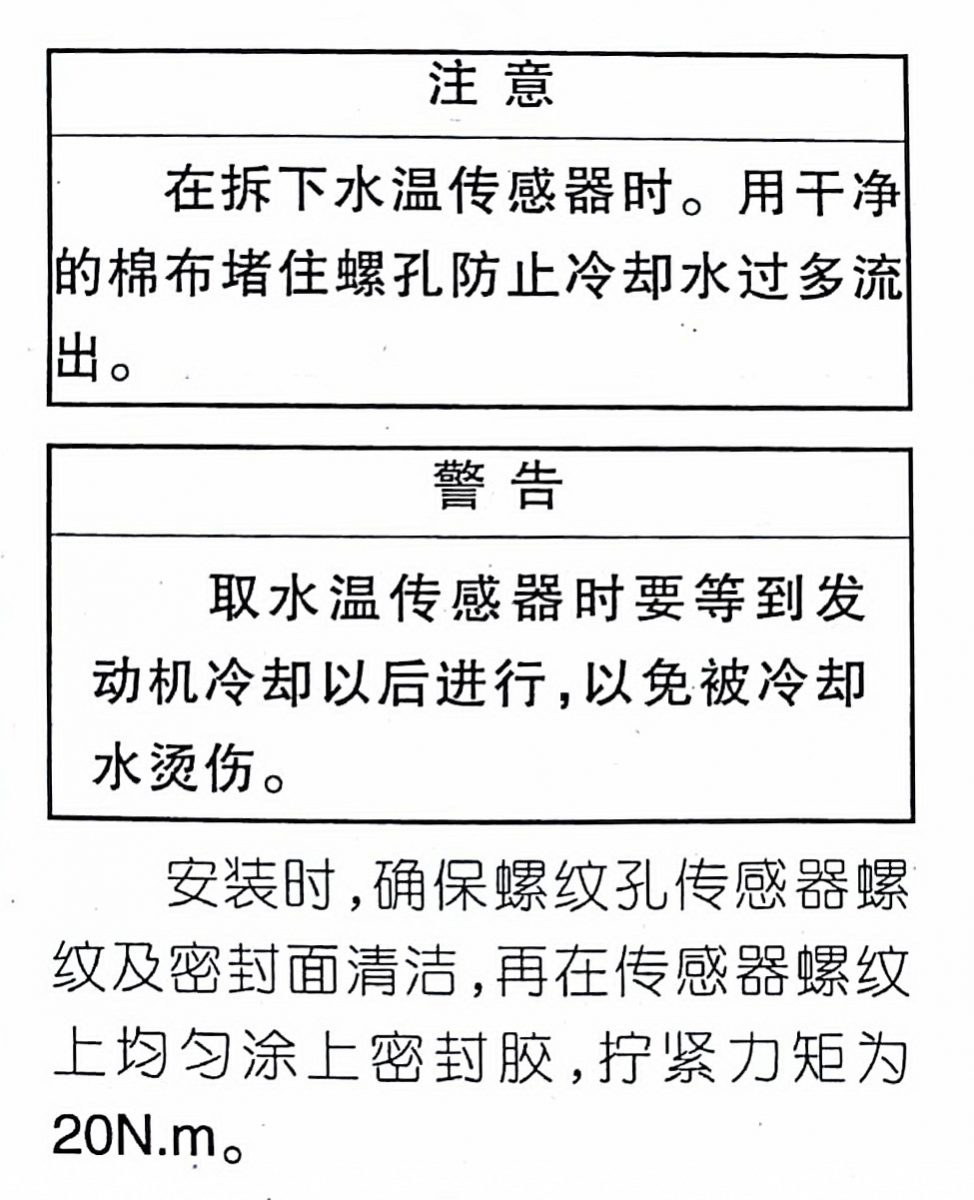

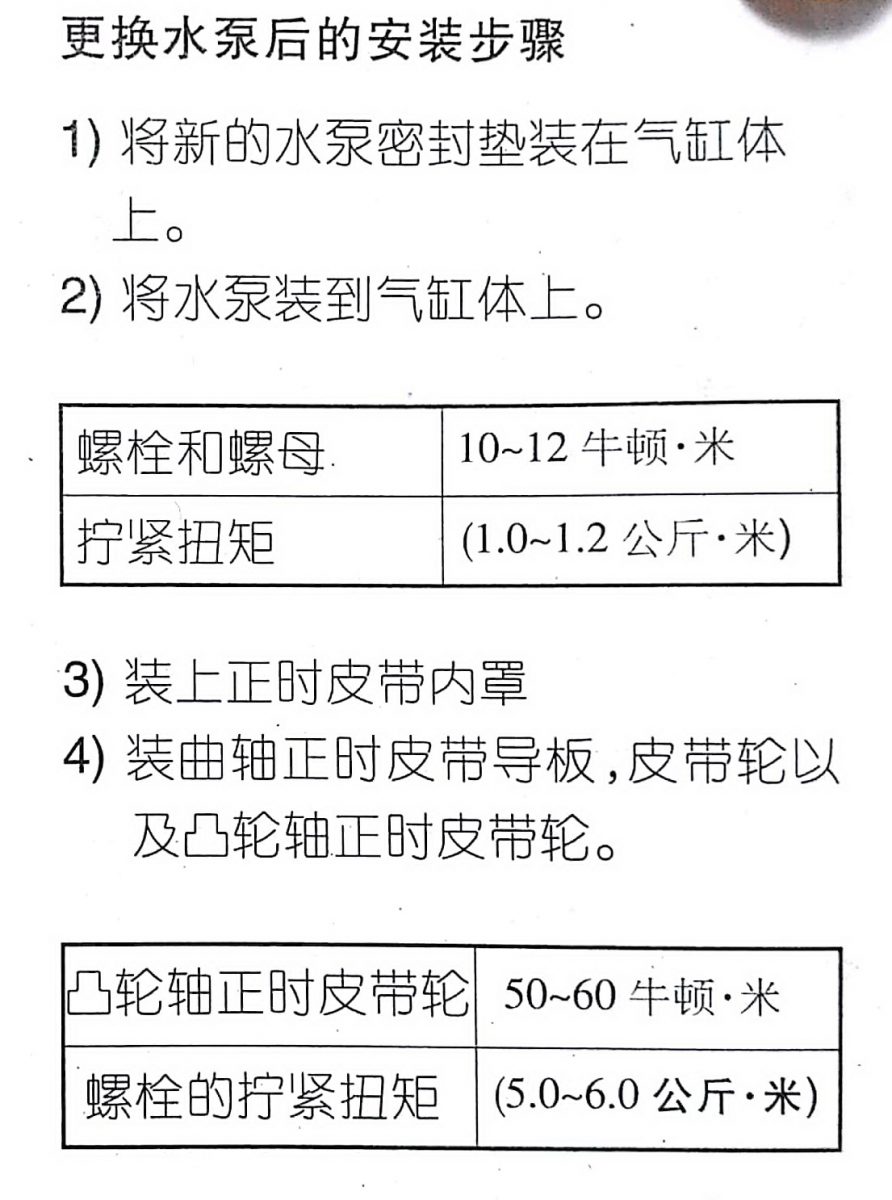

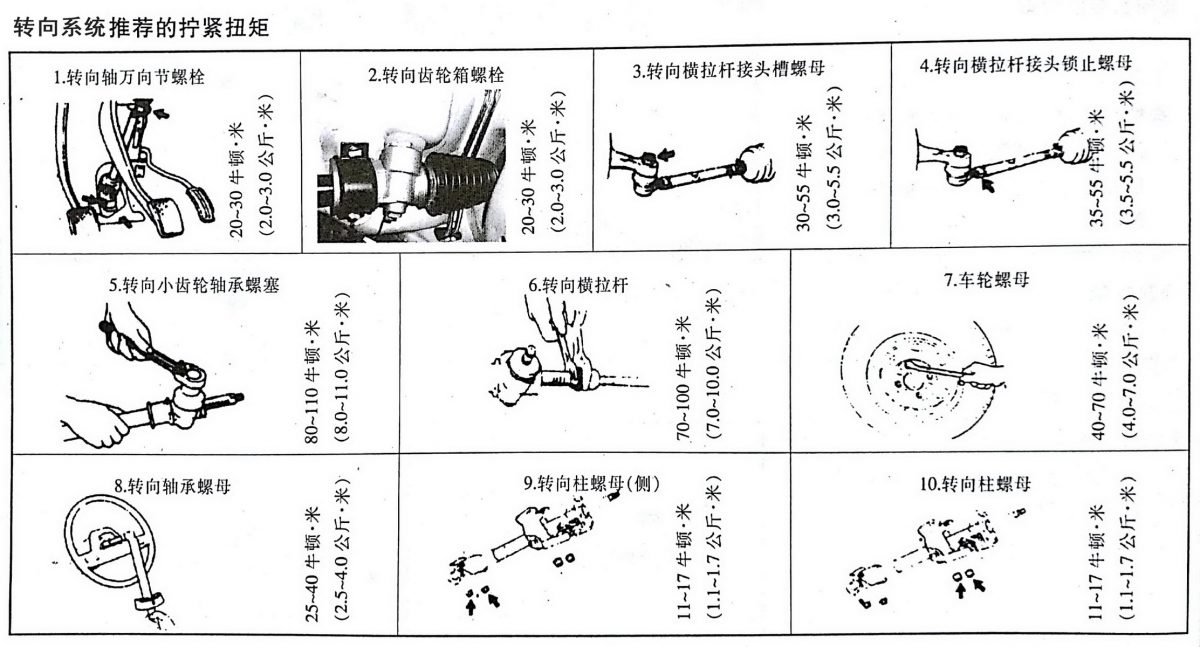

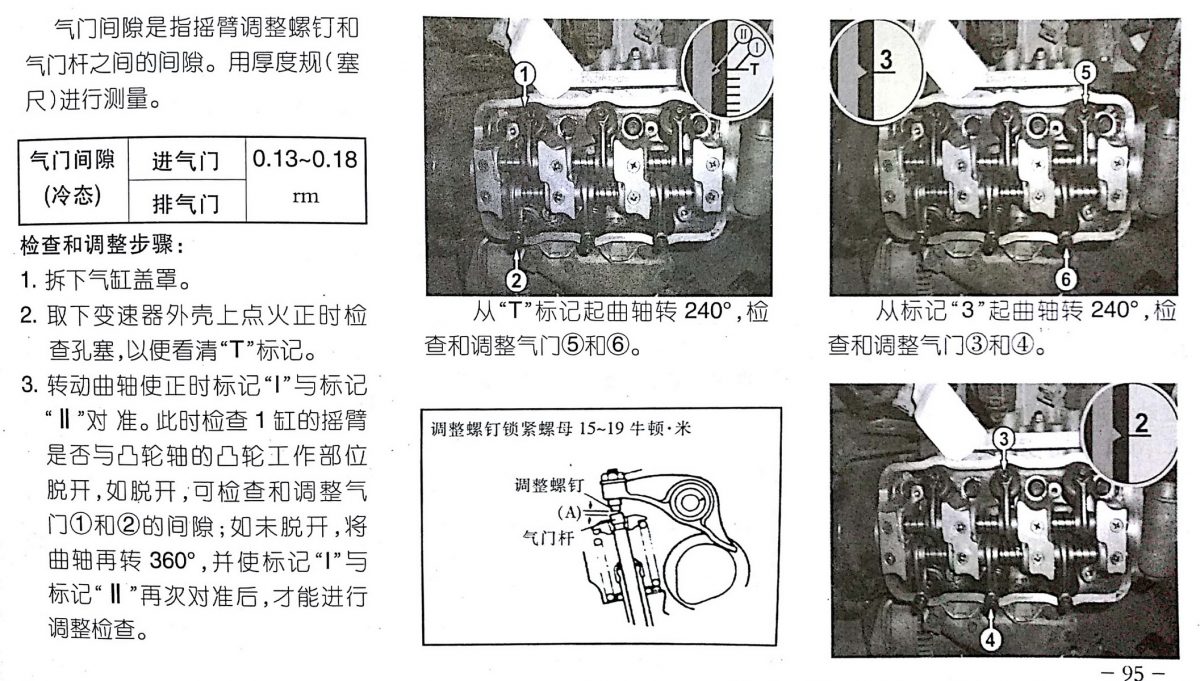

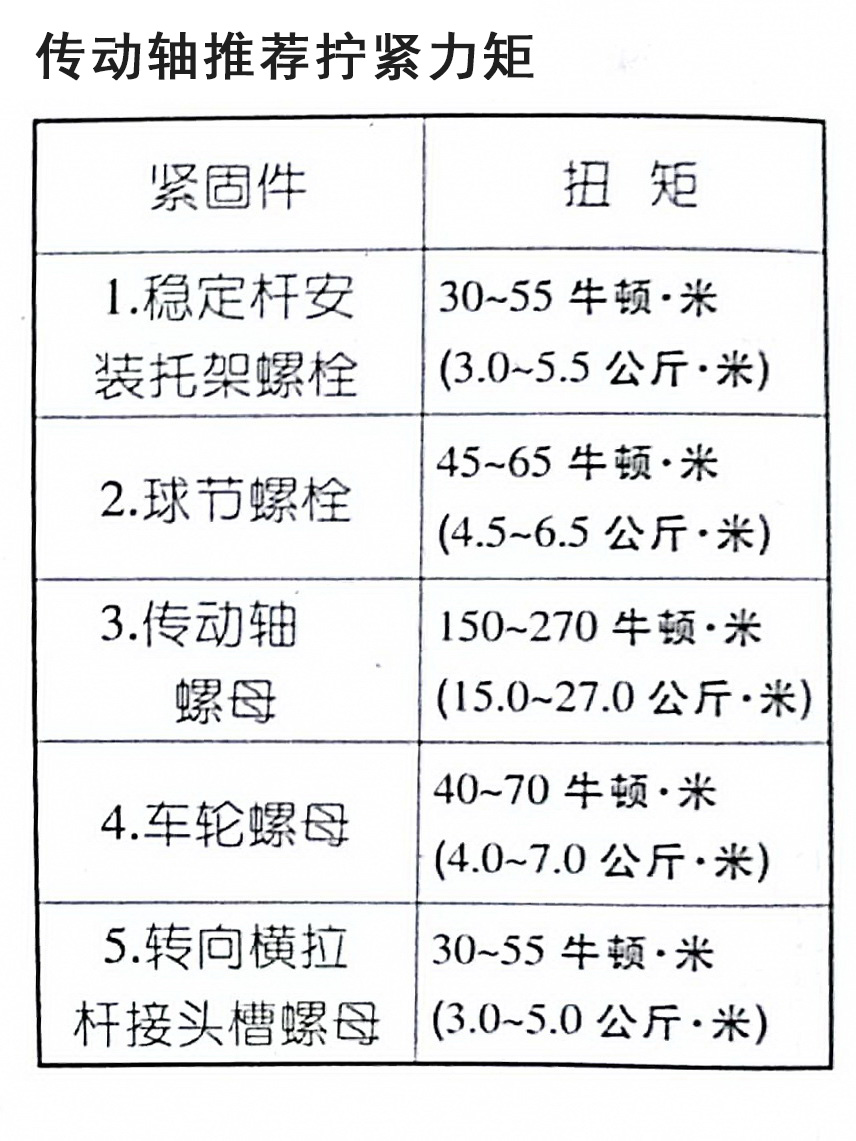

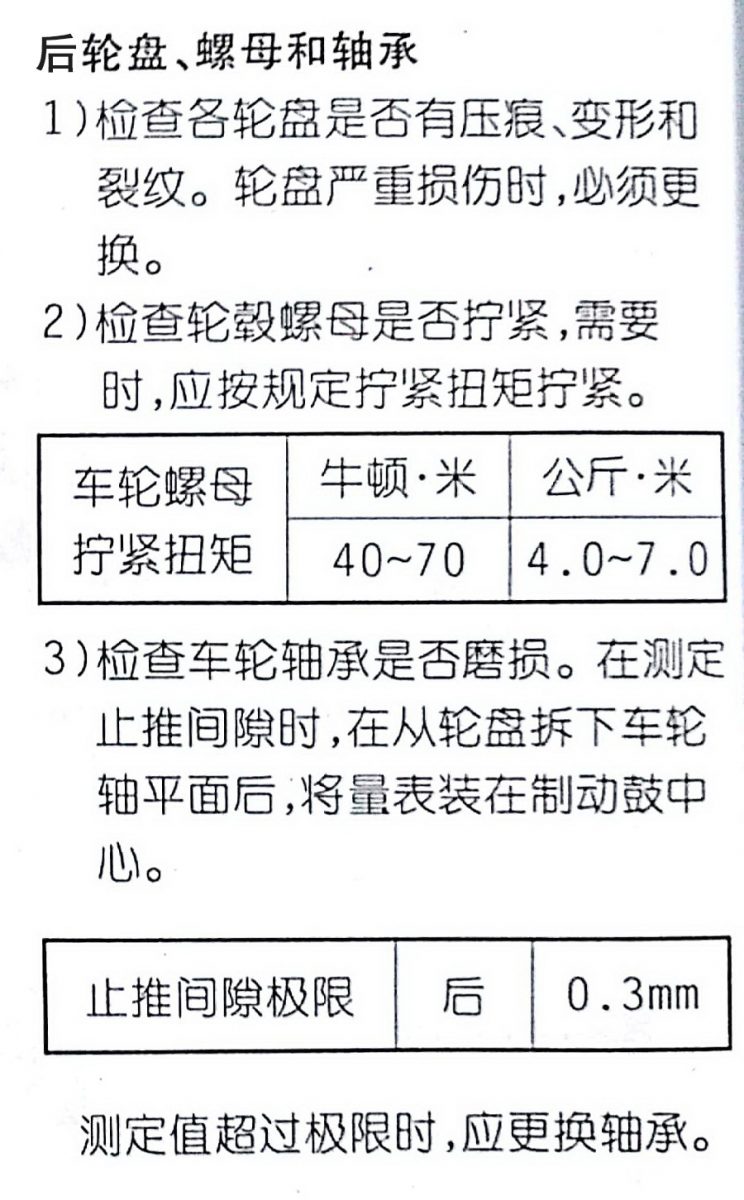

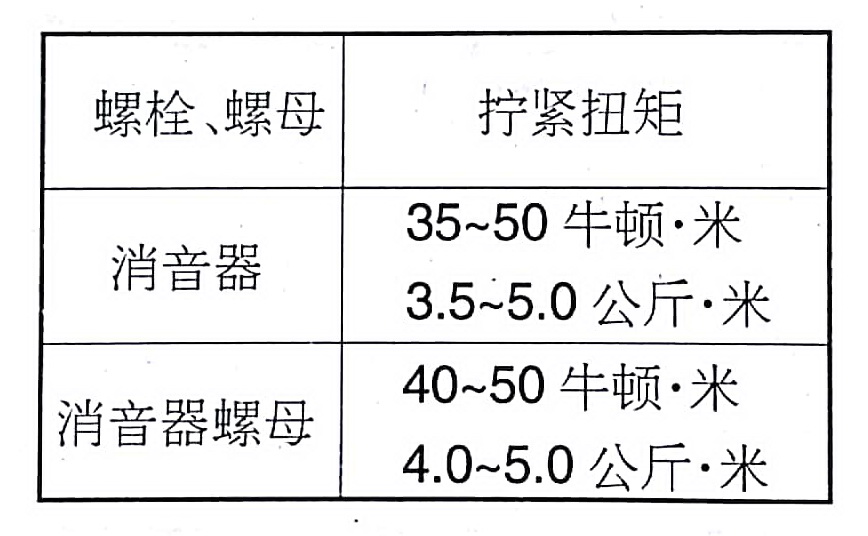

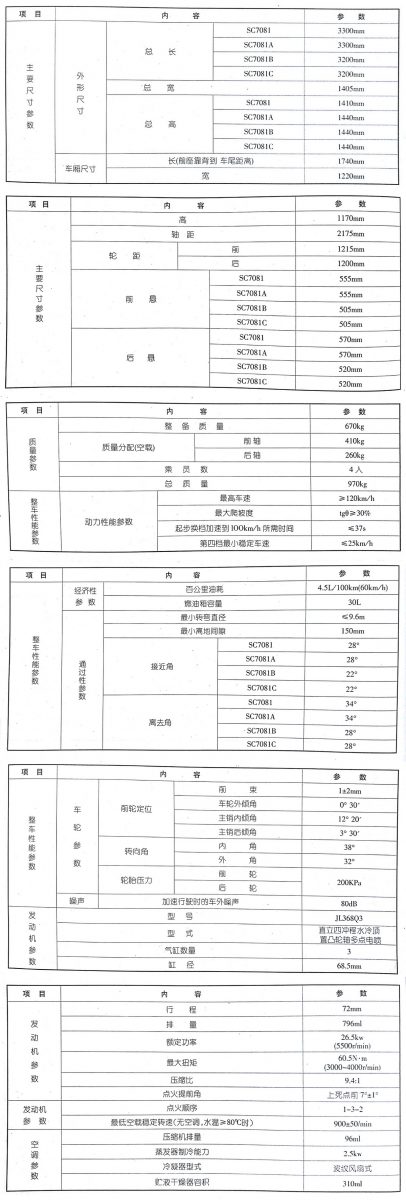

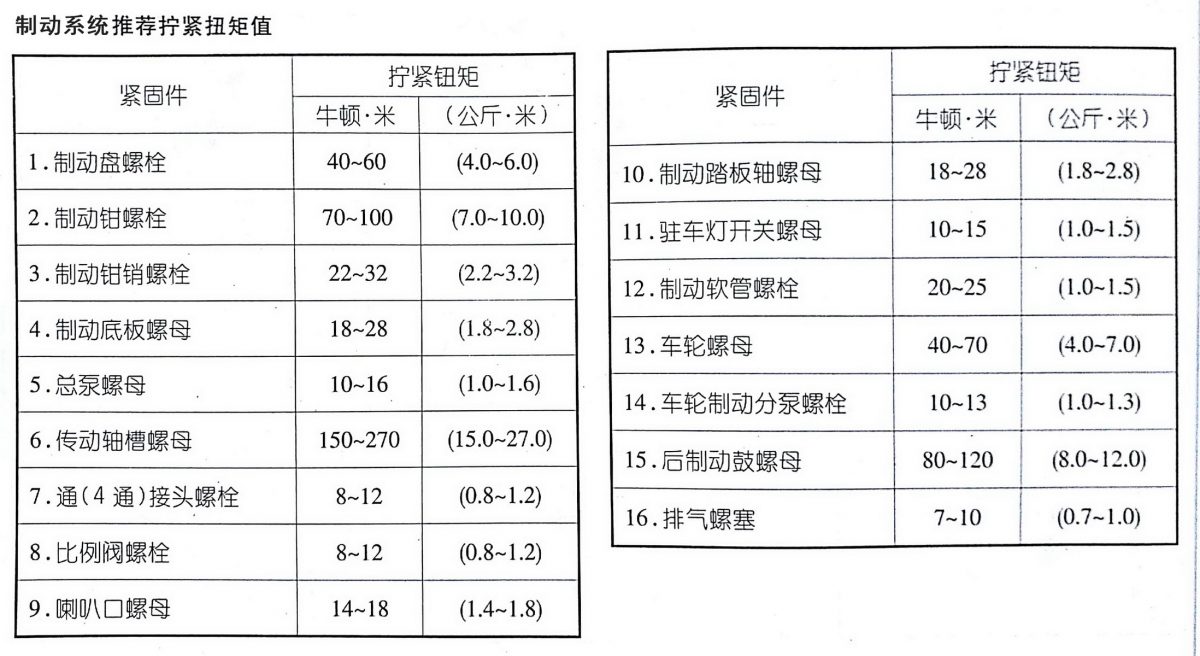

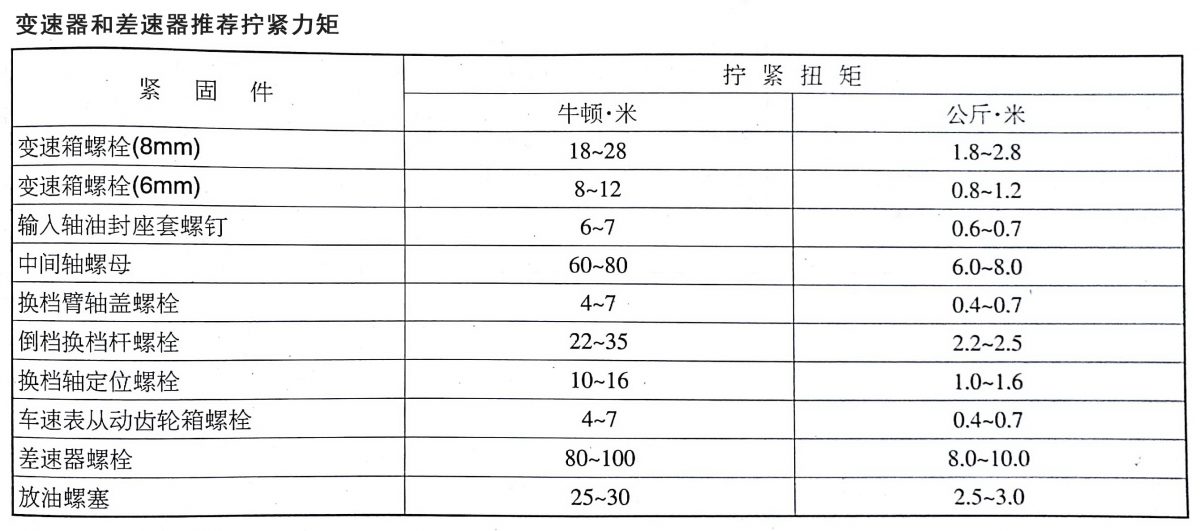

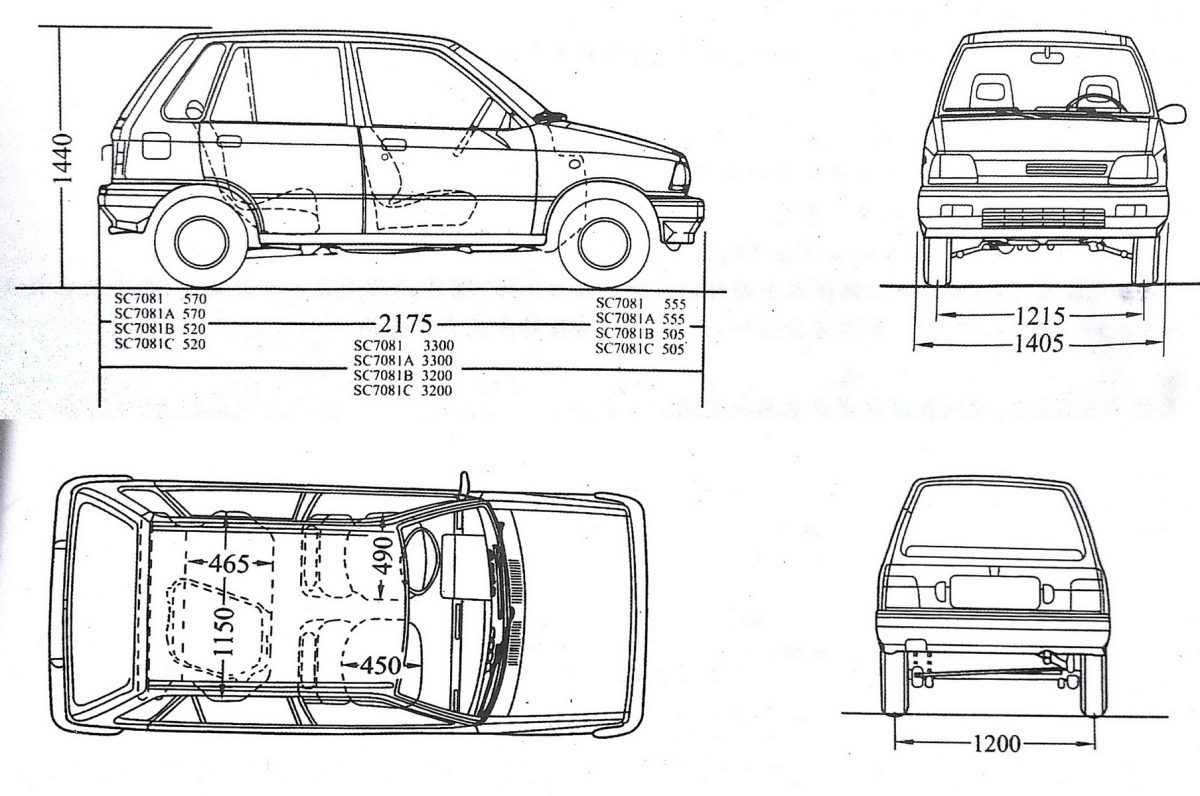

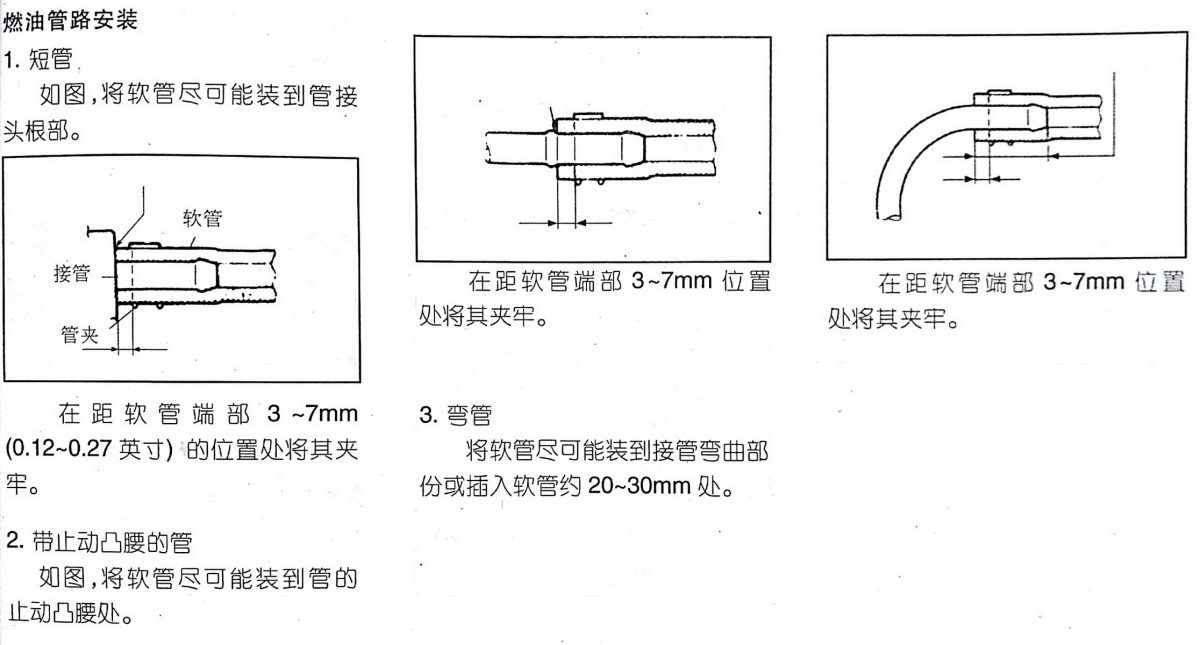

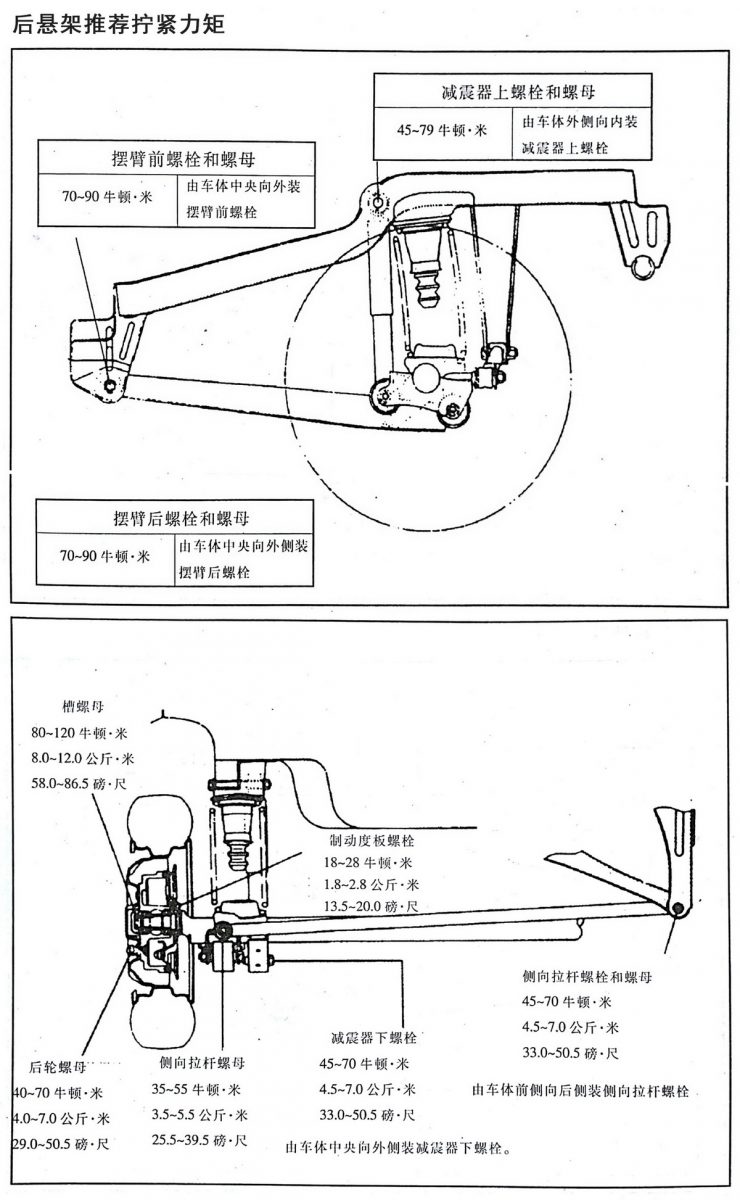

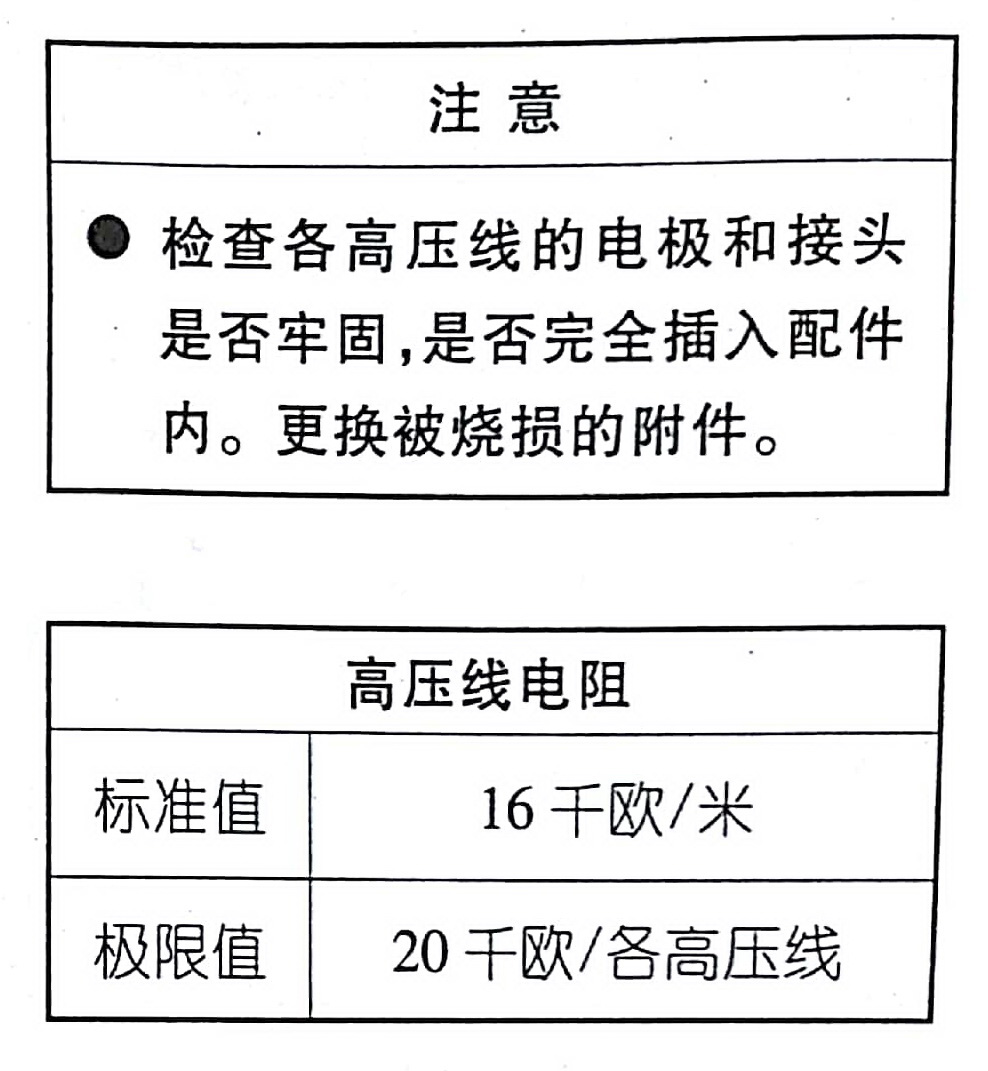

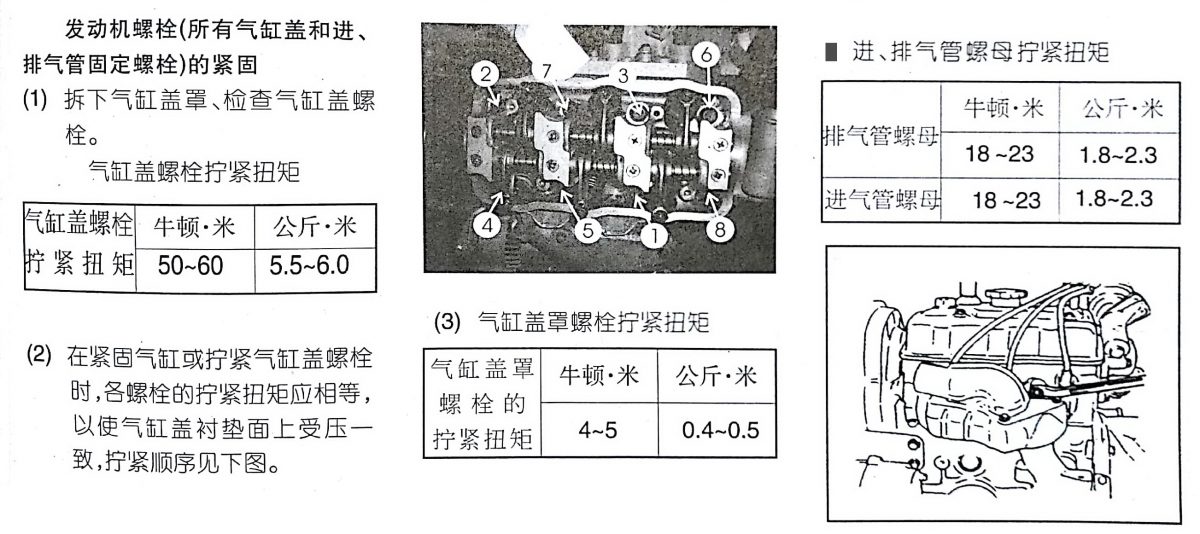

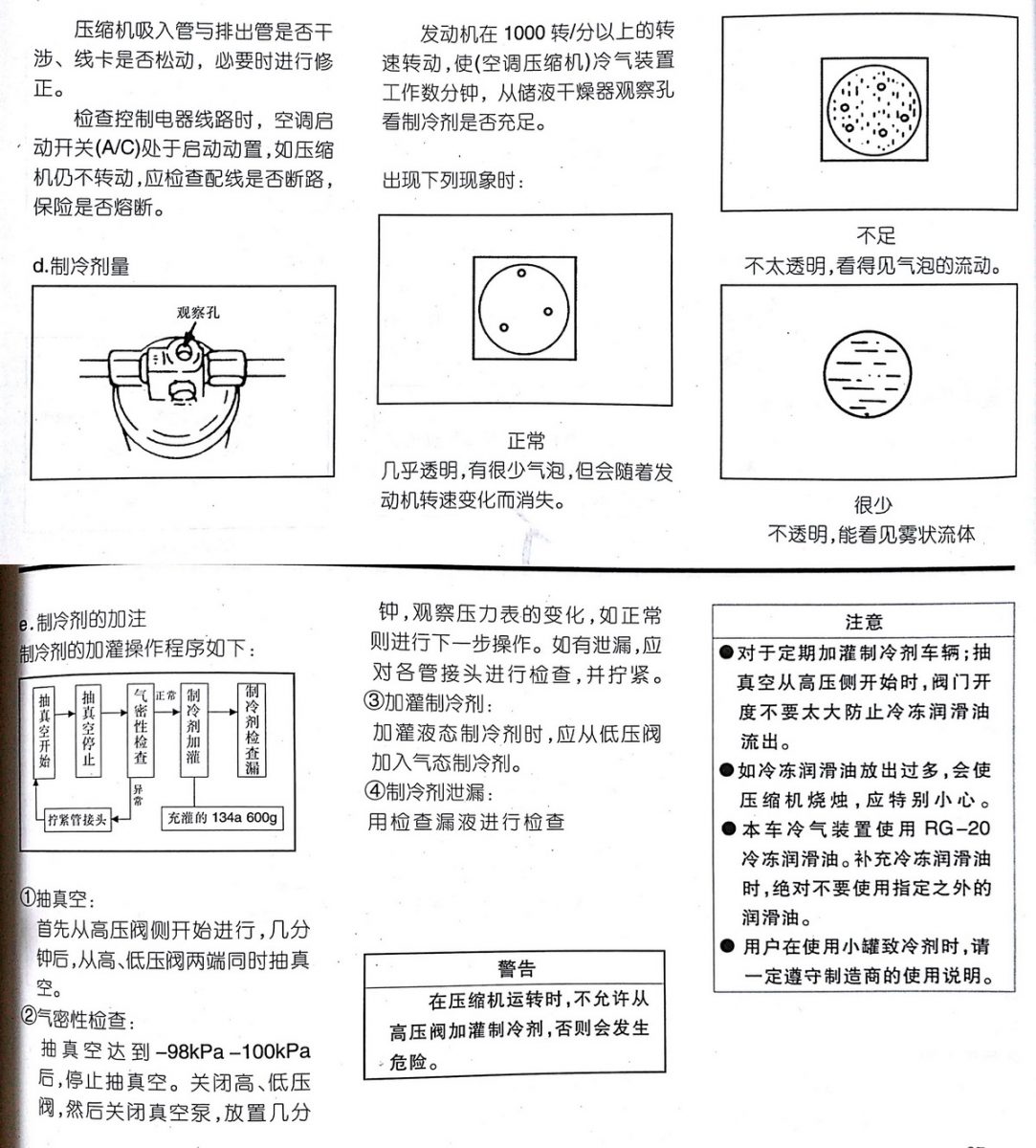

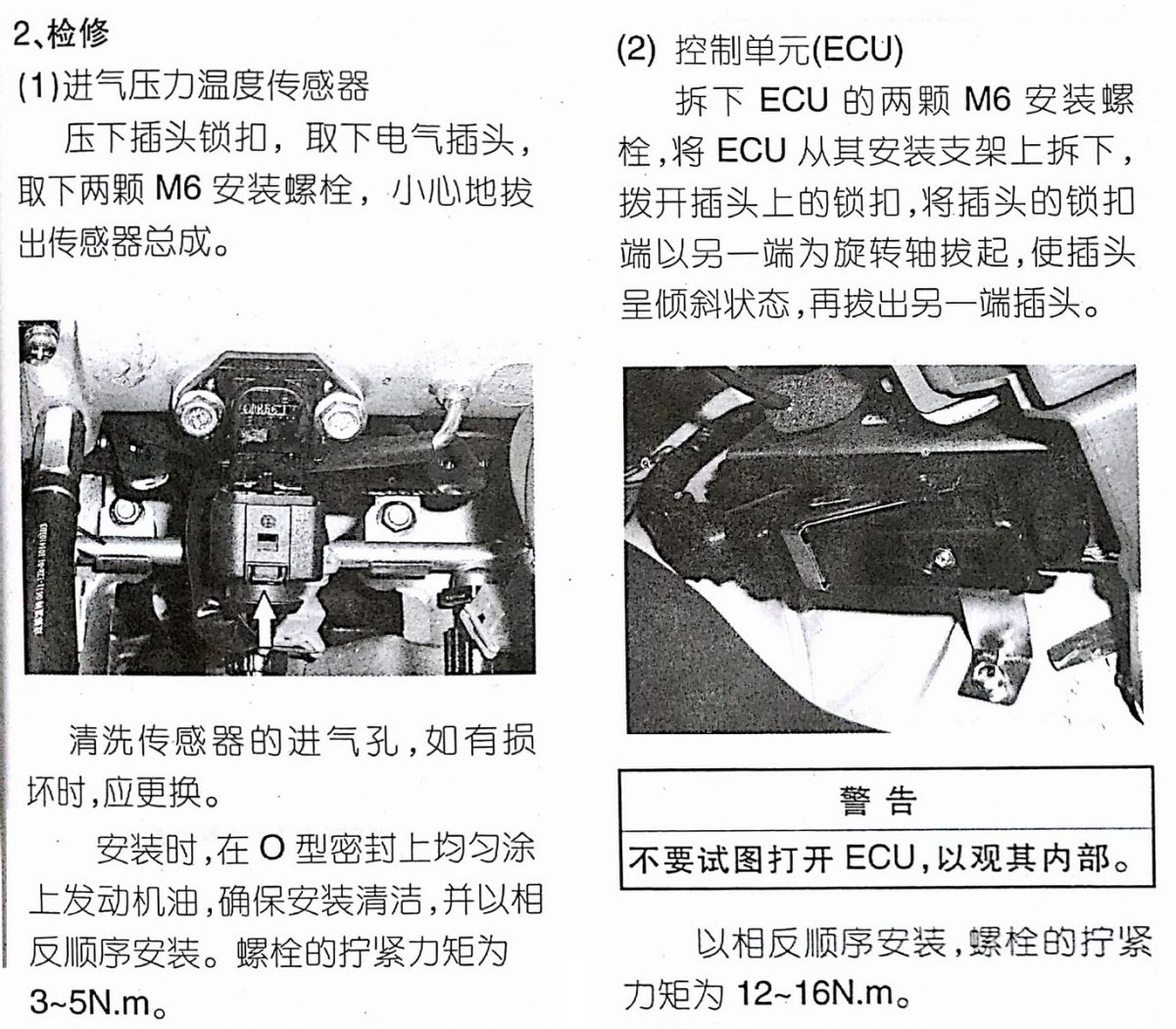

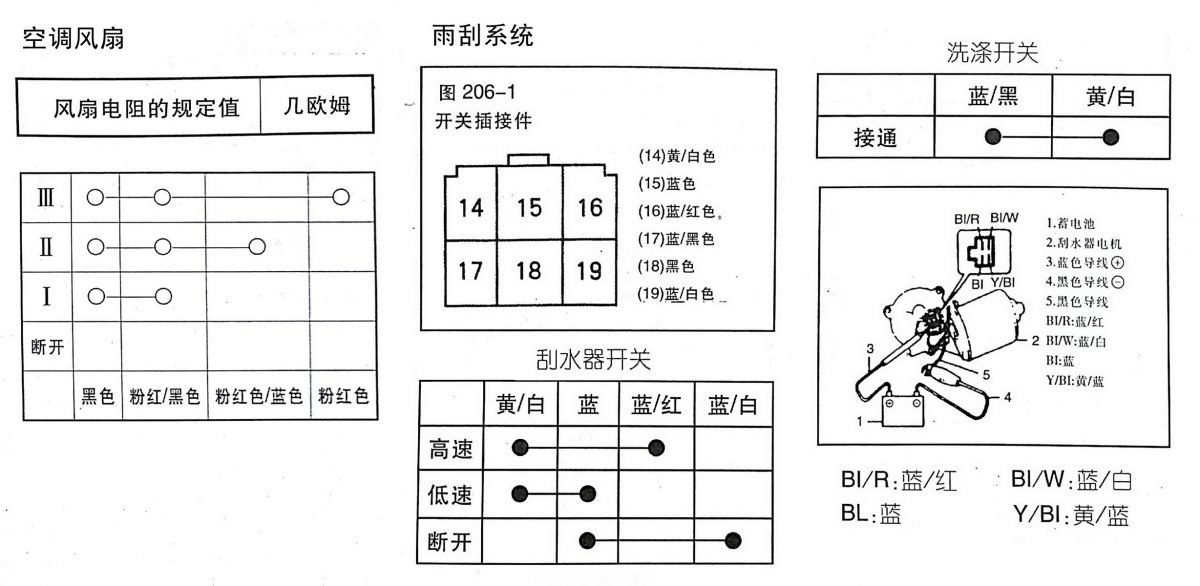

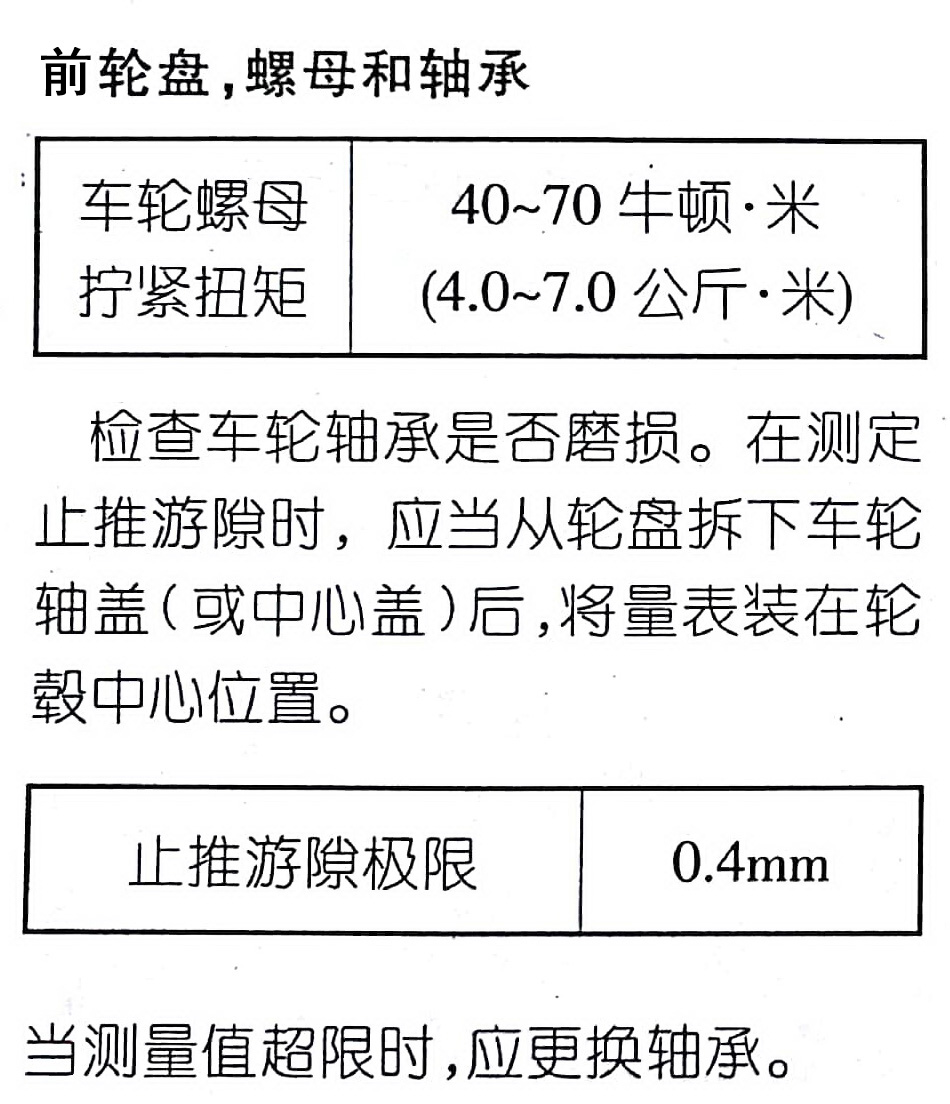

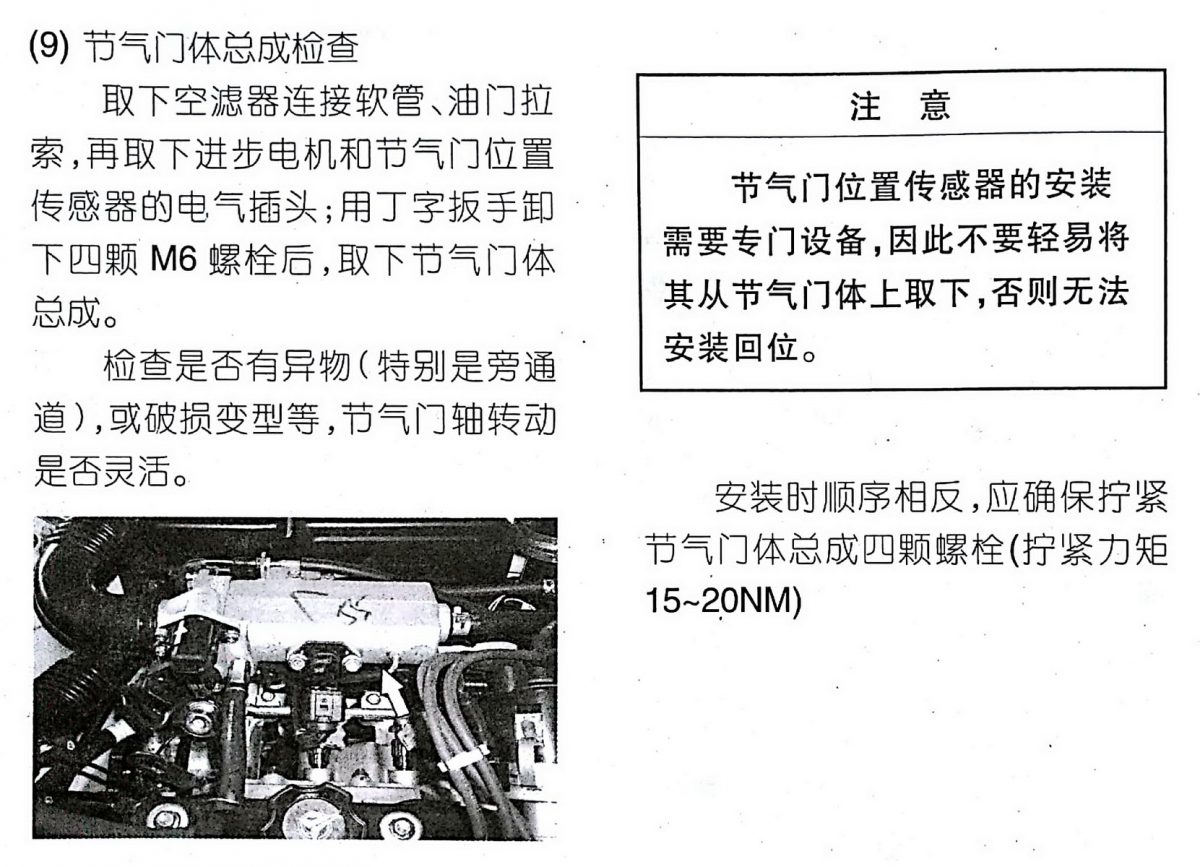

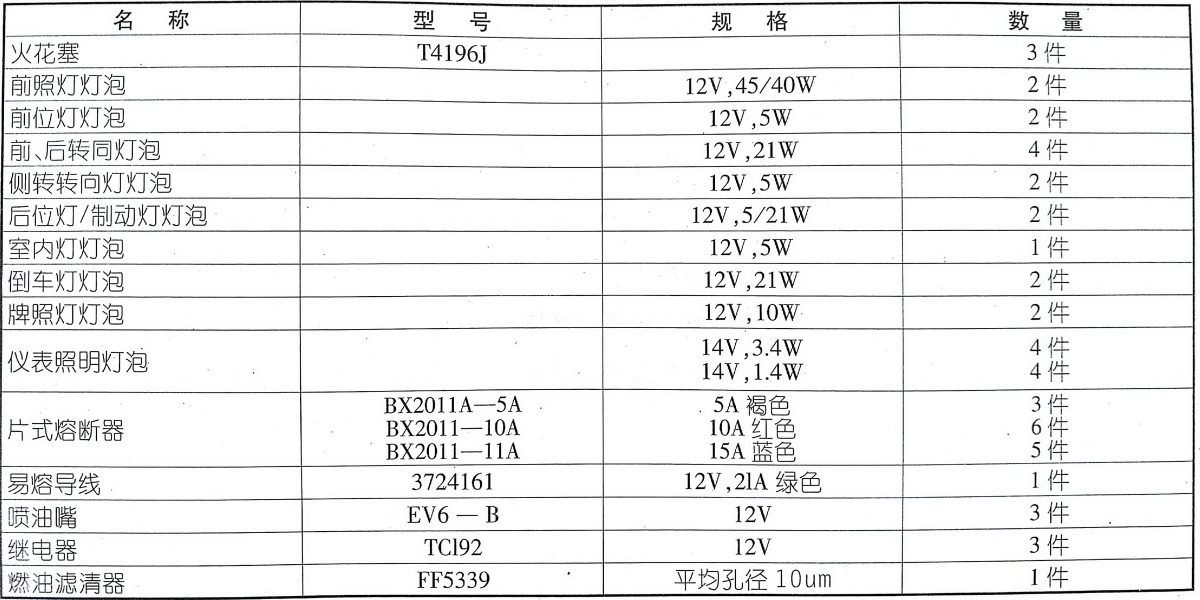

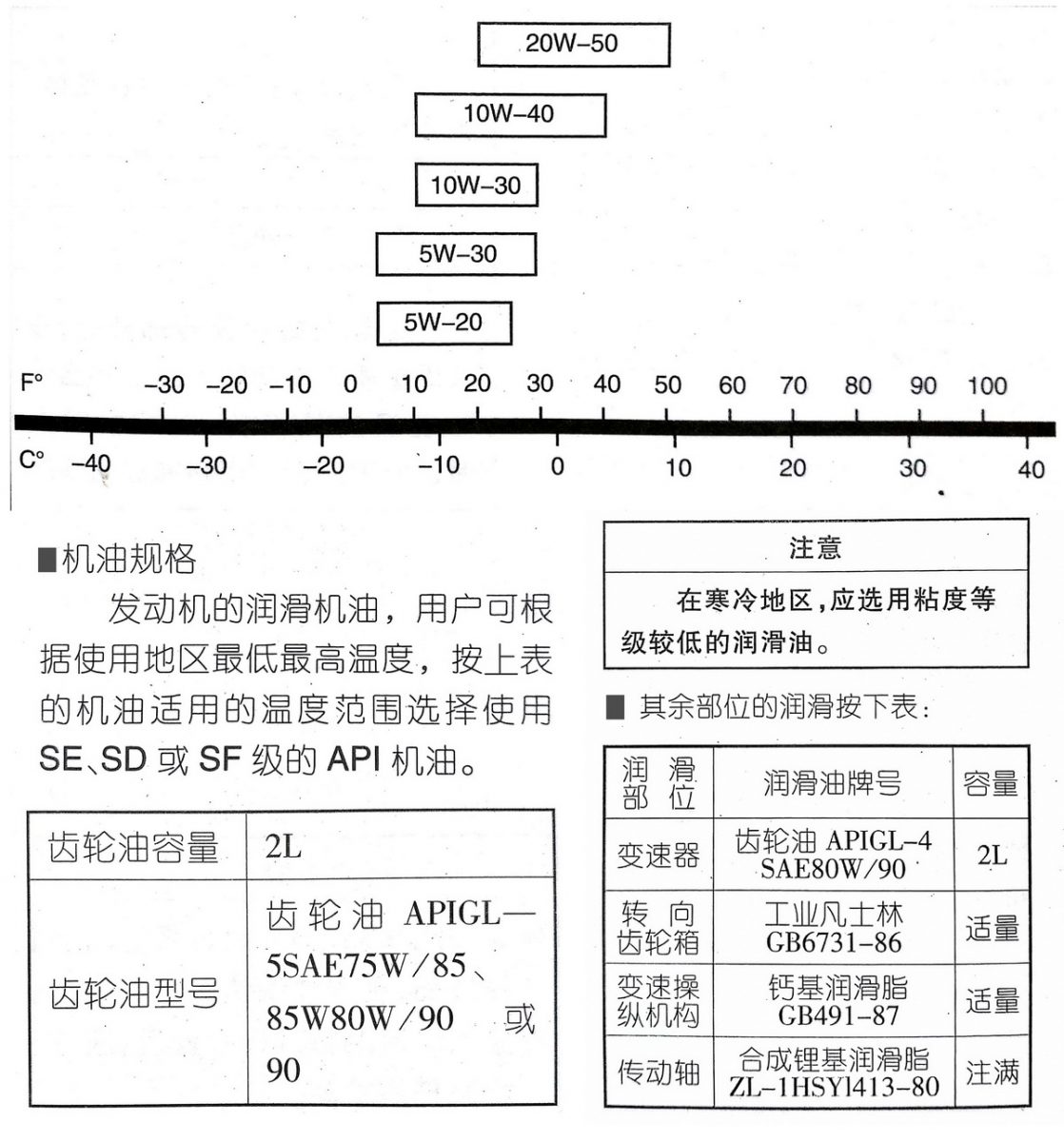

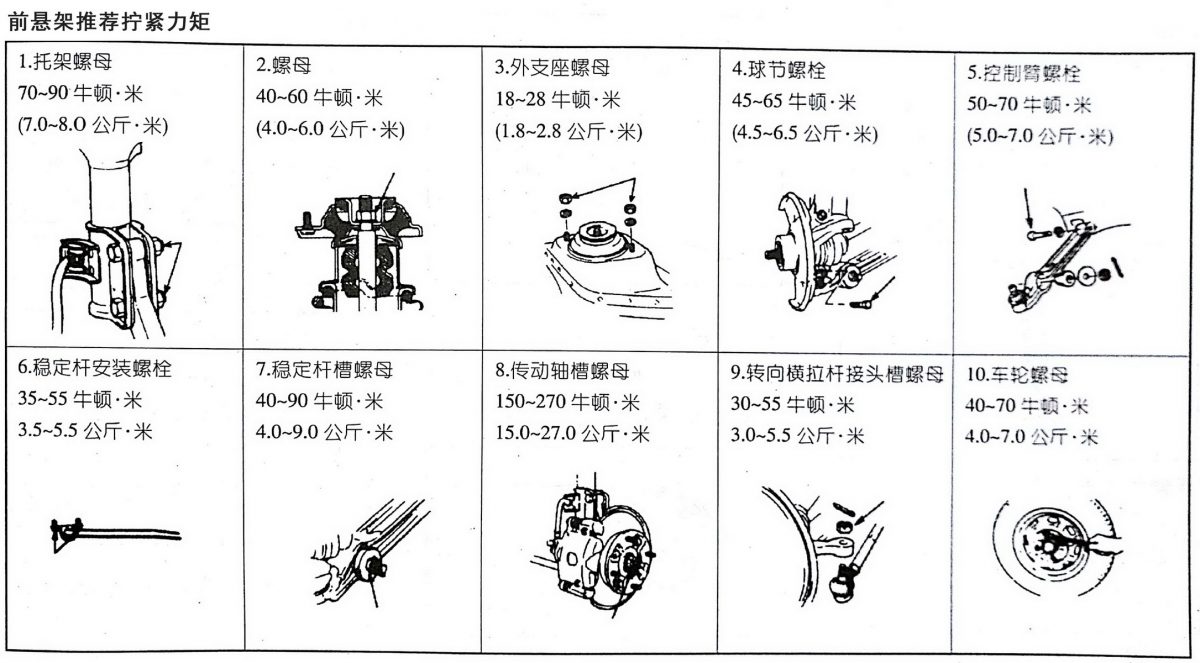

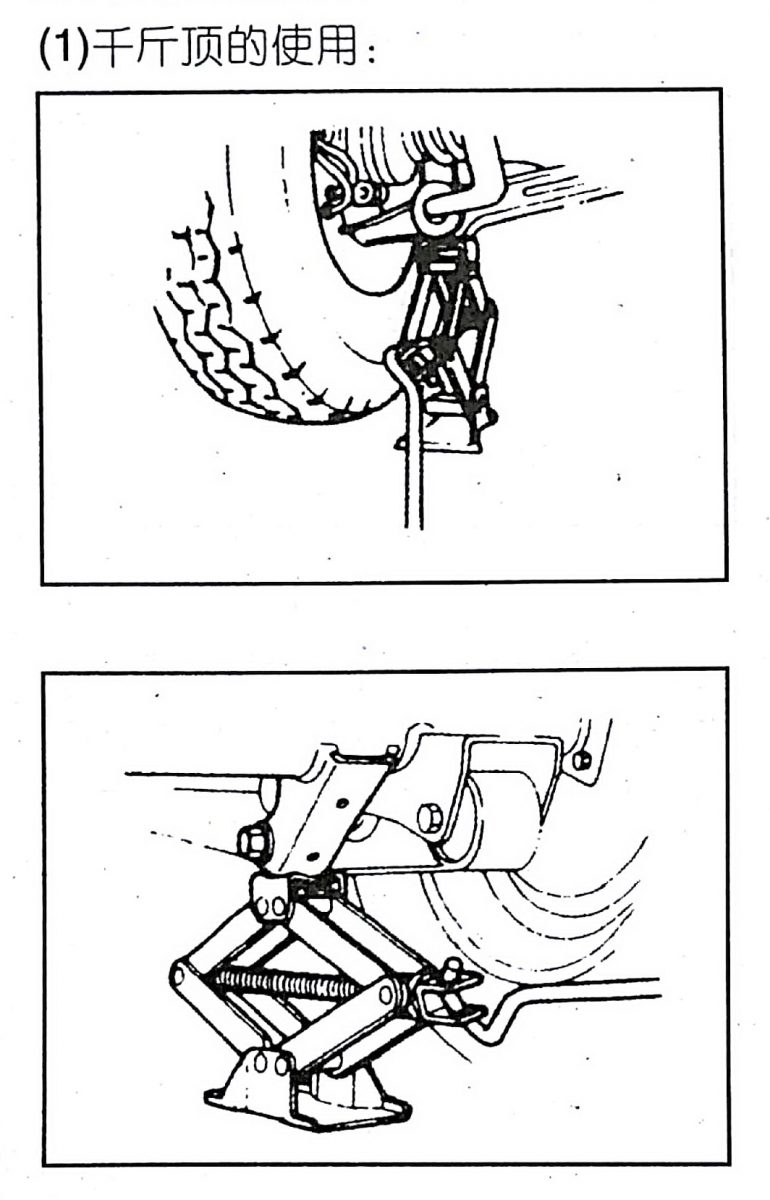

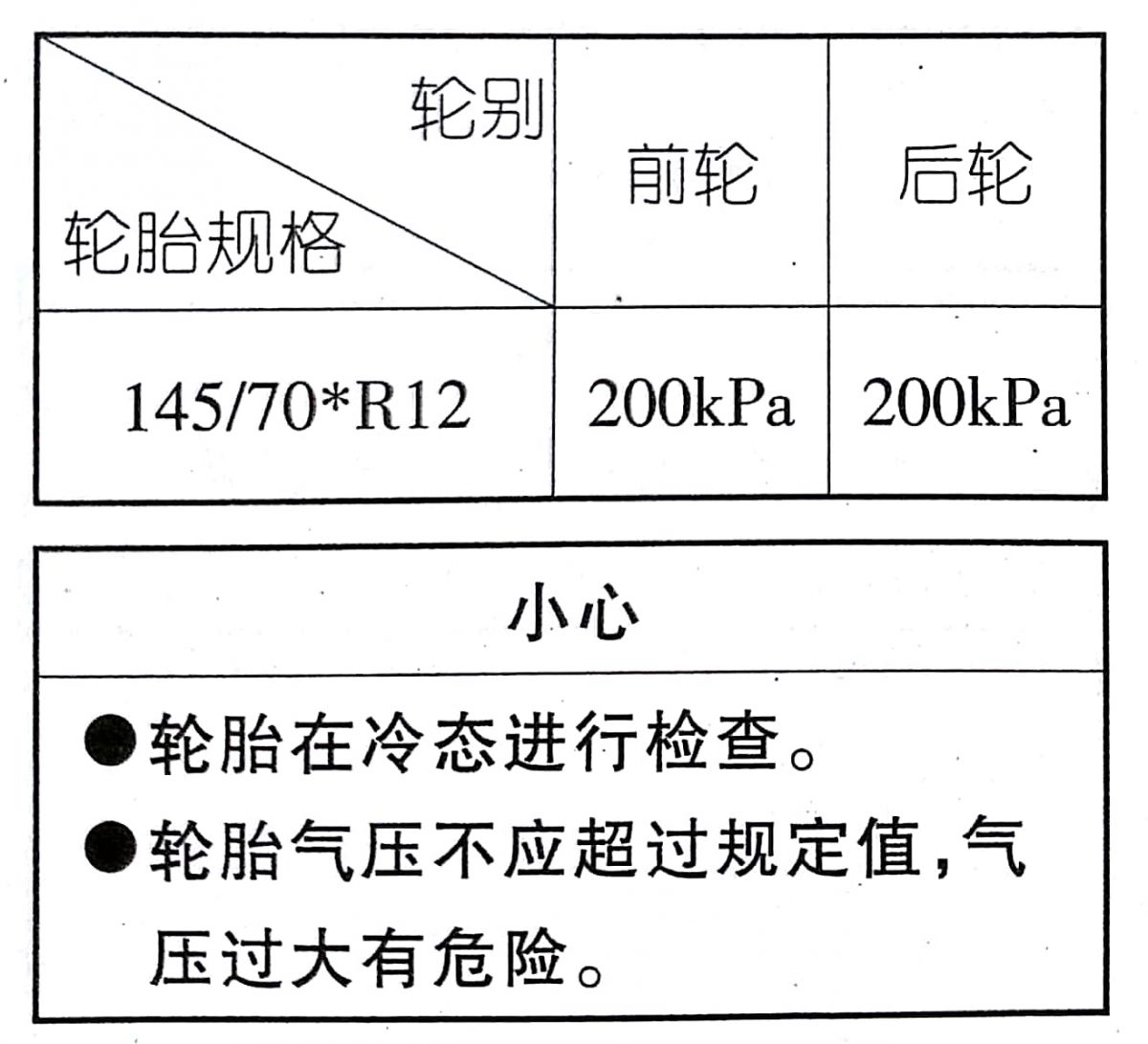

三、各部件拧紧力矩及主要性能参数(来自随车手册)

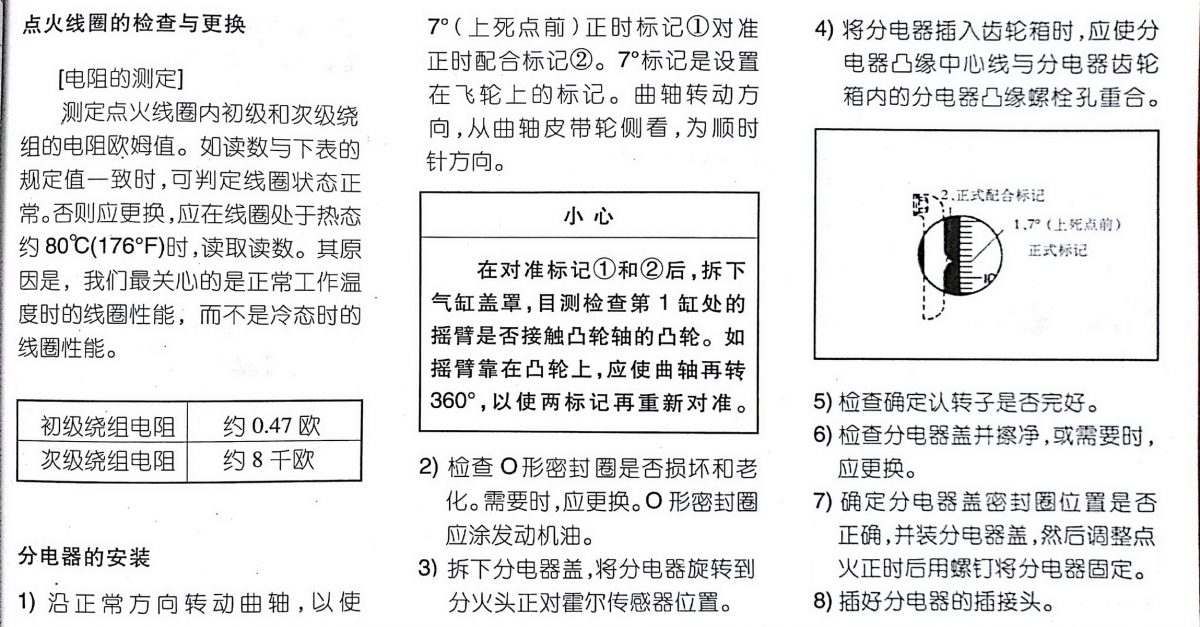

点火线圈:初级0.6欧,次级7.52千欧(气温0度左右,由原厂博世型号测得)。

四、长安铃木“纯正部品(原厂正品)”防伪识别

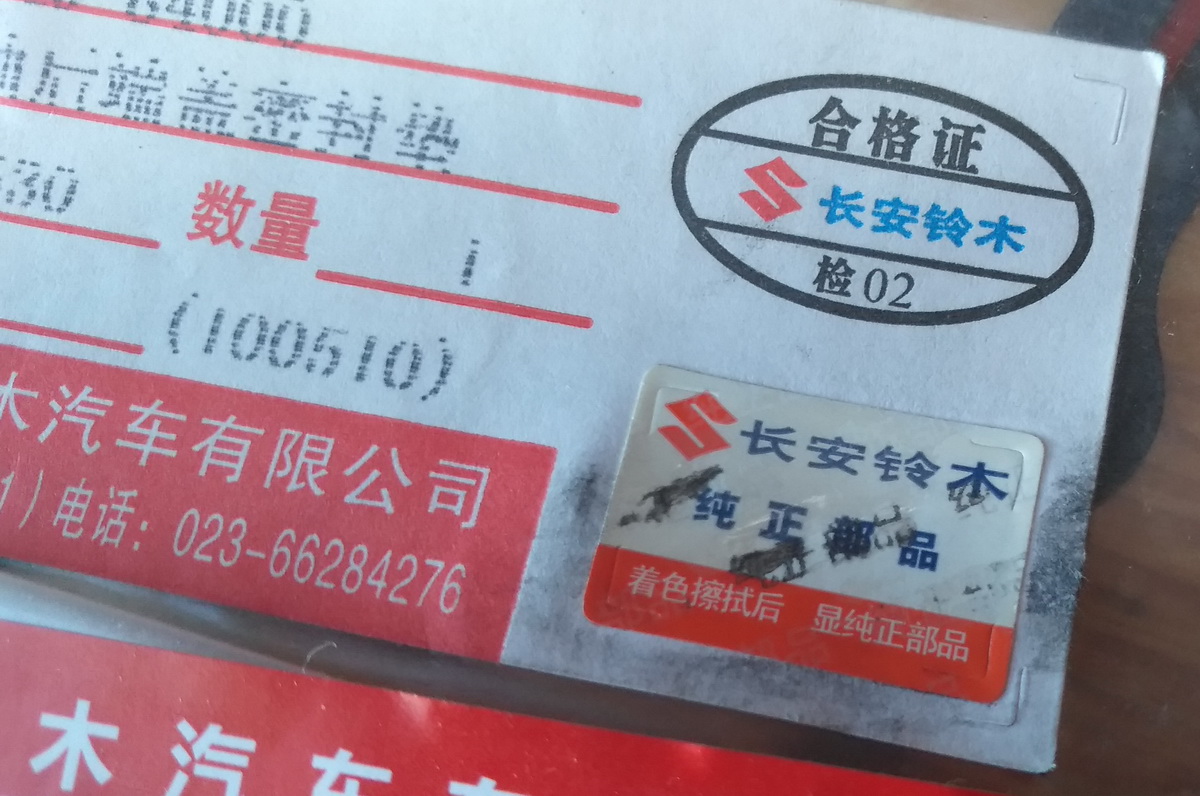

最近发现之前在淘宝买的半轴油封是假货,所以特此写明防伪签识别方法。其实很简单,上面写的很清楚了,涂写变色。用铅笔或者水性笔涂写,然后擦出笔印,可见“纯正部品”字样。另外包装样式和颜色也可作为辨识手段。

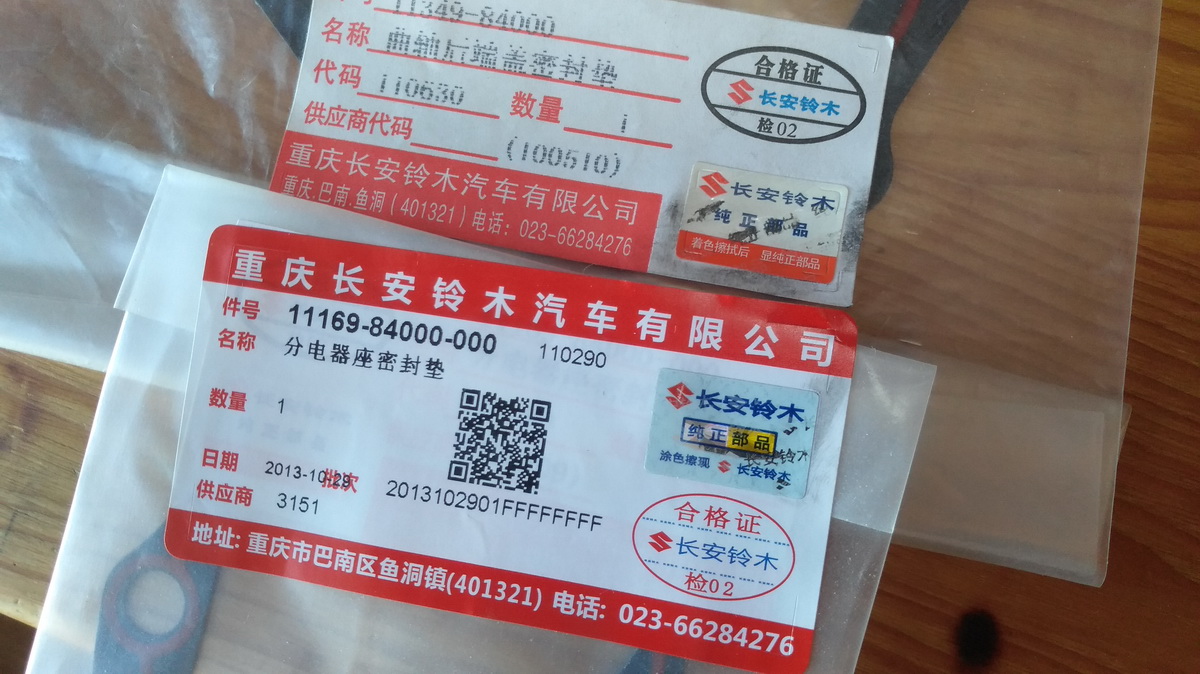

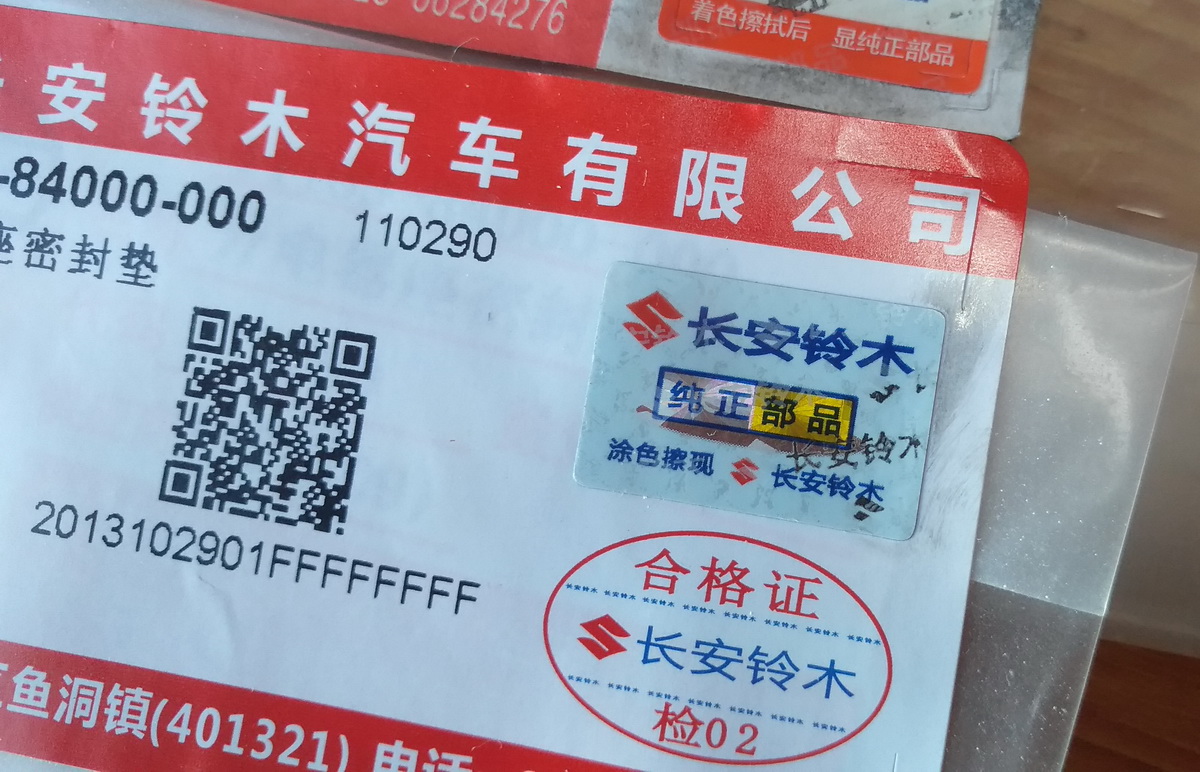

这个是相对早期一点的包装,标签采用亚光纸,上面有“件号”、“名称”等信息,但是没有生产日期。防伪贴效果如图。

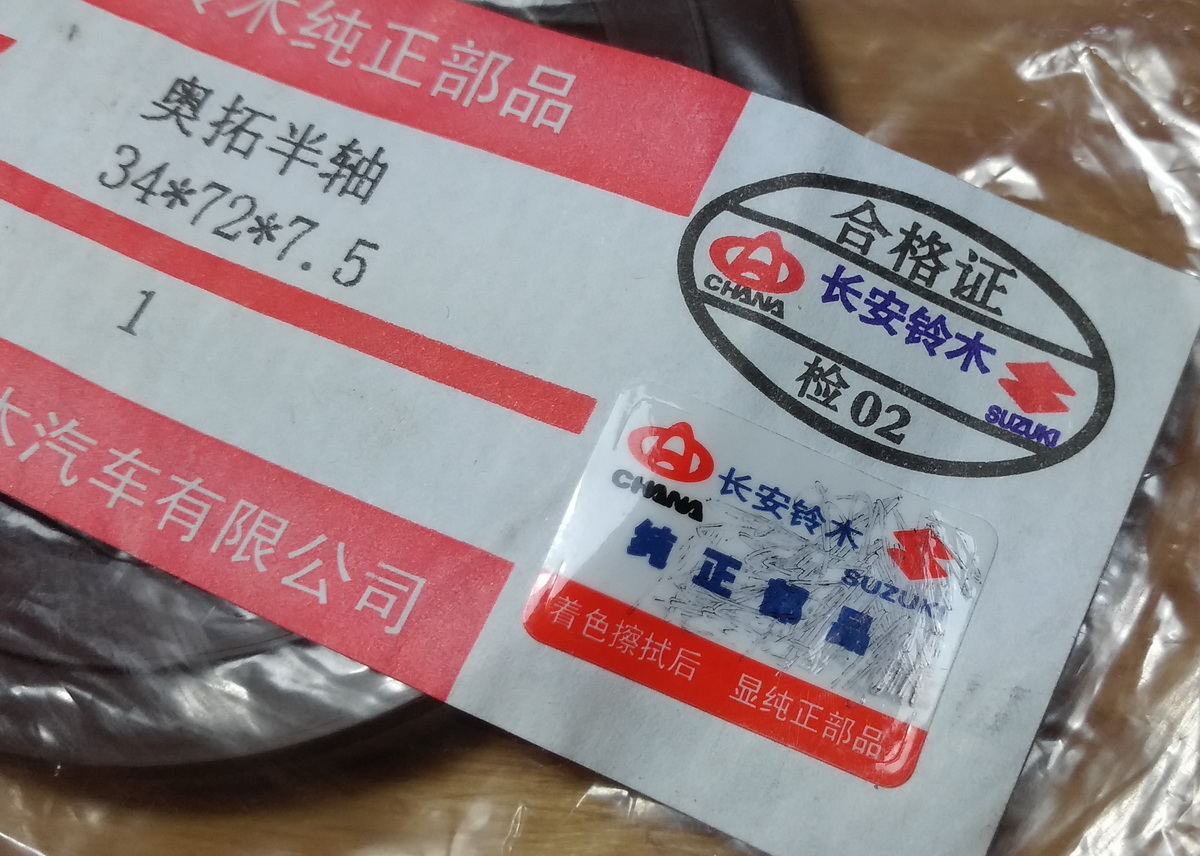

这个是后期的包装,标签纸有油光,增加了“生产日期”和二维码。防伪贴效果如图。

这是新旧两版标签对比,可以看出信息非常完善。

上面这个就是假货,标签涂抹不会变色显现字样,标签上面信息也不全。

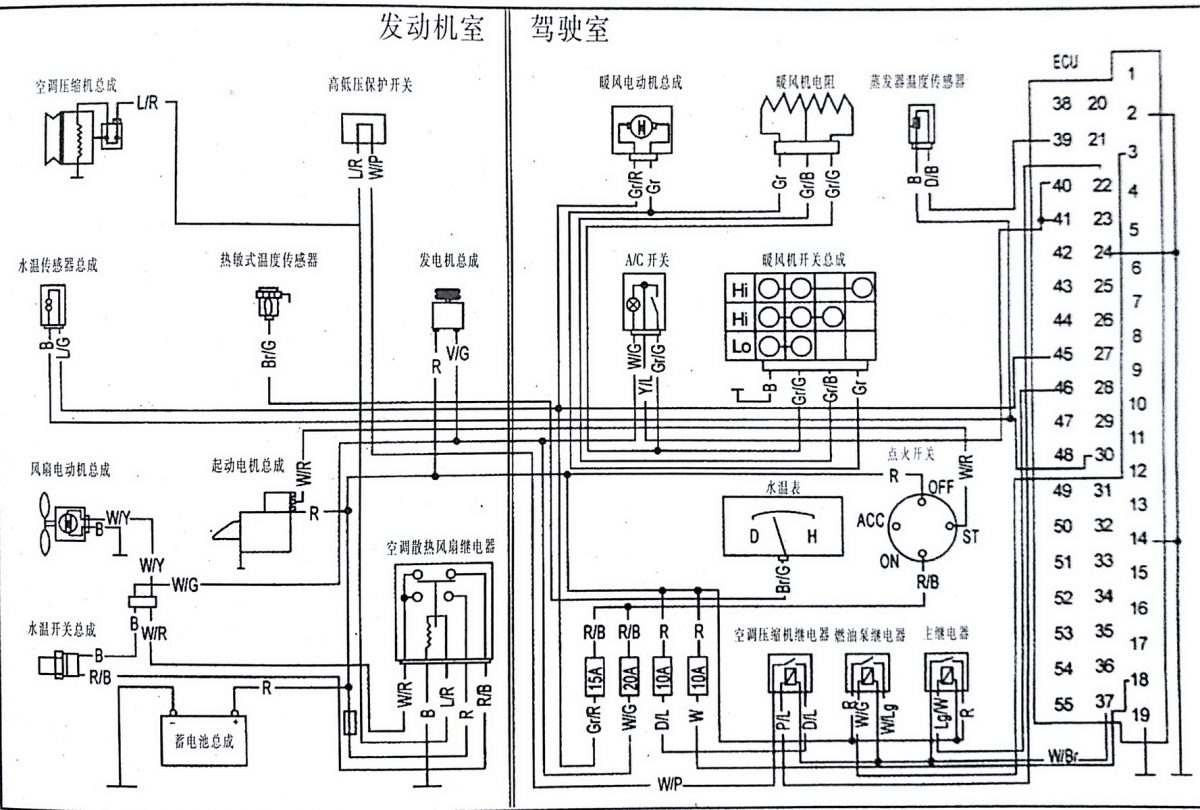

五、全车电路图

不是最新版快乐王子,仅供参考。而且图纸上部分线路颜色或接线有误。

六、车友的经验帖子

老奥拓换炭罐和管子
老奥拓换正时皮带
换正时皮带
换缸垫气门油封
