王世襄手绘85种明式家具榫卯结构

转自网络,https://c.m.163.com/news/a/COOJG06O0515AJG5.html

榫,剡木入窍也。俗谓之榫头。亦作笋头。榫卯(sǔn mǎo)是在两个木构件上所采用的一种凹凸结合的连接方式。凸出部分叫榫(或榫头);凹进部分叫卯(或榫眼、榫槽)这是古代中国建筑、家具及其它木制器械的主要结构方式。

《王世襄手绘85种明式家具榫卯结构》

王世襄,字畅安,男,汉族,北京人,祖籍福建福州。著名文物专家、学者、文物鉴赏家、收藏家、国家文物局中国文化遗产研究院研究员、中央文史研究馆馆员。享受国务院特殊津贴。1938年获燕京大学文学院国文系学士学位。1941年获燕京大学文学院硕。1947年3月任故宫博物院古物馆科长及编纂。1962年10月任文物博物馆研究所、文物保护科学技术研究所副研究员。1980年11月任文化部文物局中国文物研究所研究员。主要著作:《清代匠作则例汇编》、《竹刻艺术》、《髹饰录解说》、《明式家具珍赏》、《中国古代漆器》、《明式家具研究》。

《王世襄手绘85种明式家具榫卯结构》

《明式家具研究》汇集了王世襄先生四十余年的研究积累和研究精华,创建了明式家具研究体系,系统客观地展示了明式家具的成就,并从人文、历史、艺术、工艺、结构、鉴赏等角度完成了对明式家具的基础研究。《明式家具研究》享誉海内外,被誉为明式家具的”圣经”,中国古典家具学术研究领域的一部里程碑式的奠基之作。朱家溍先生赞誉《明式家具研究》”是一部煌煌巨著”,”是一部划时代的专著”。王世襄老先生学识渊博,对古典家具的研究,鲜有其右者。老先生曾手绘85种红木家具榫卯结构,从简单到复杂,从入门到精通,诠释了中国传统家具文化的精粹与灵魂。

《王世襄手绘85种明式家具榫卯结构》

薄板拼合

《王世襄手绘85种明式家具榫卯结构》

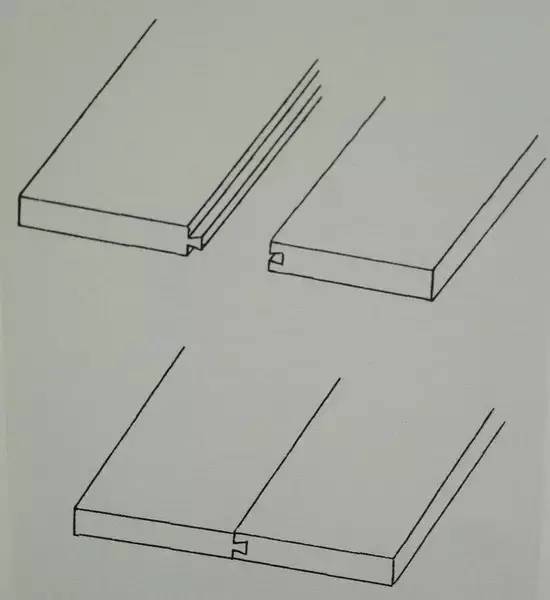

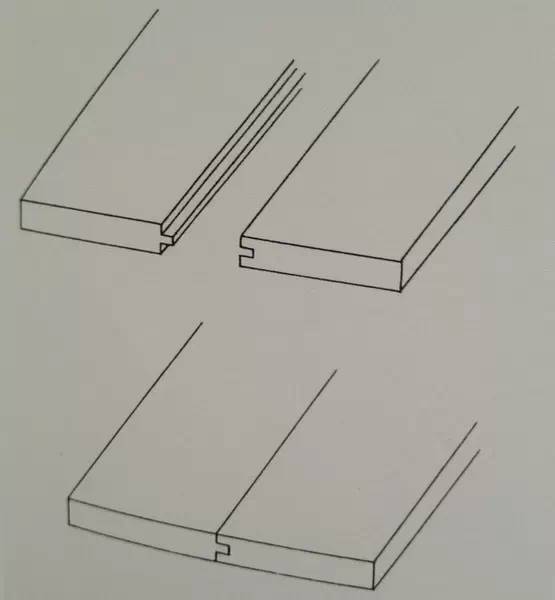

薄板拼合:龙凤榫

《王世襄手绘85种明式家具榫卯结构》

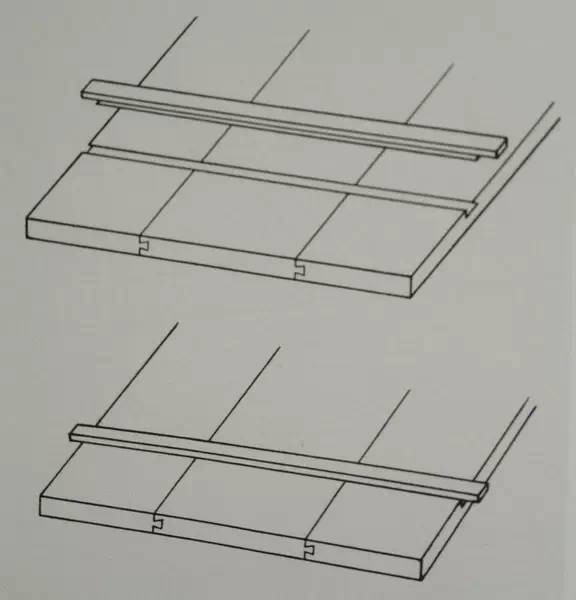

薄板拼合加穿带

《王世襄手绘85种明式家具榫卯结构》

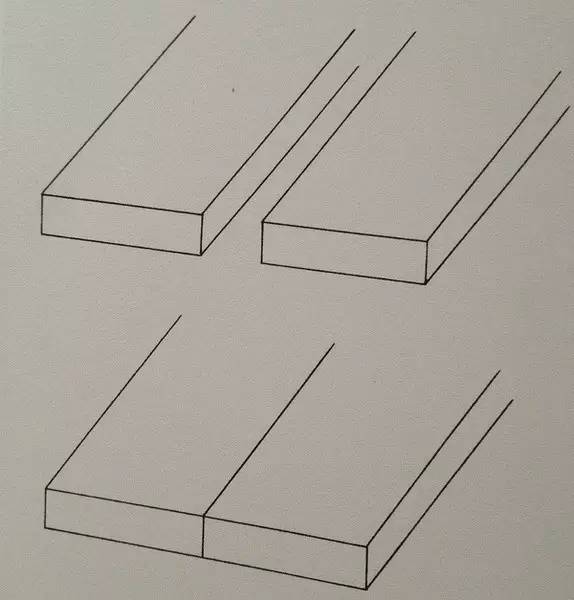

厚板平口胶合

《王世襄手绘85种明式家具榫卯结构》

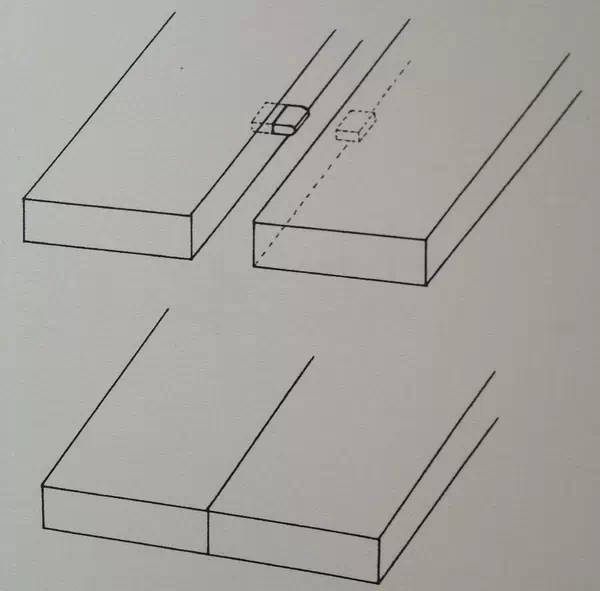

厚板栽直榫拼合

《王世襄手绘85种明式家具榫卯结构》

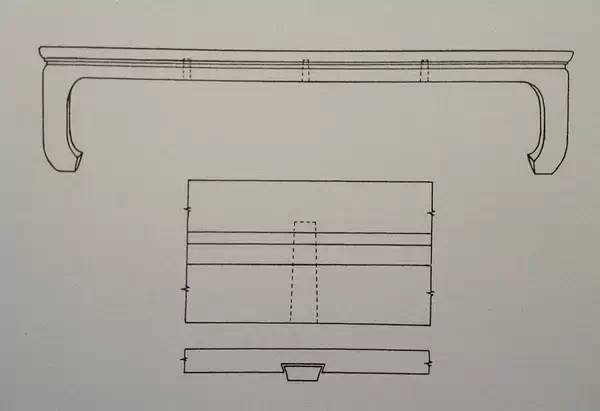

厚板栽走马销拼合

《王世襄手绘85种明式家具榫卯结构》

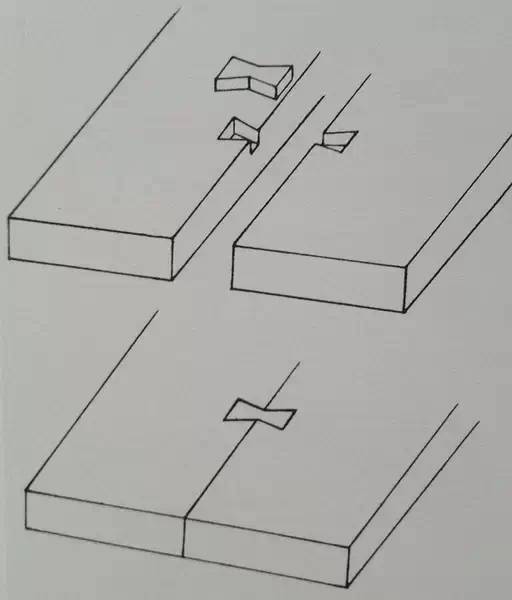

厚板嵌银锭榫(燕尾榫)拼合

《王世襄手绘85种明式家具榫卯结构》

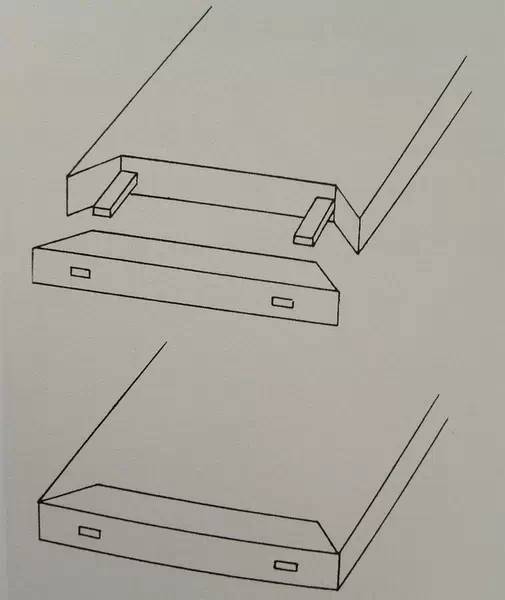

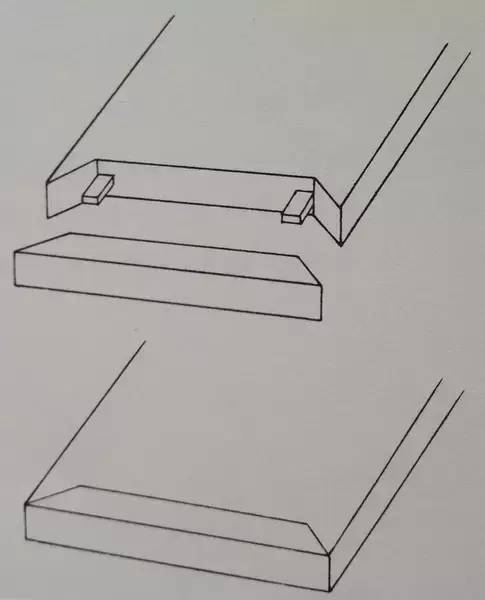

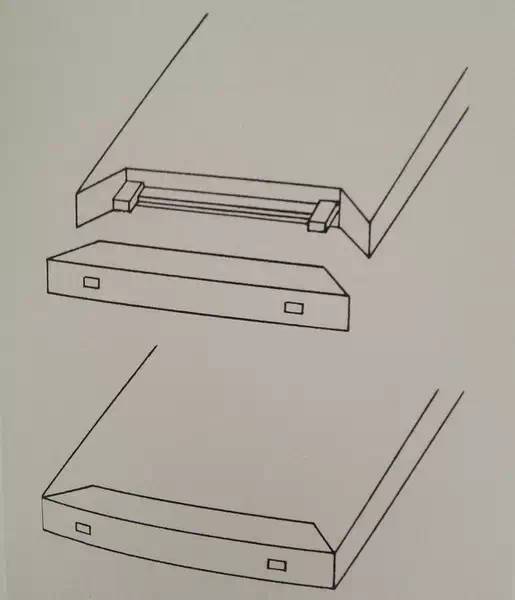

厚板出半榫拍抹头

《王世襄手绘85种明式家具榫卯结构》

厚板出透榫(通榫)拍抹头

《王世襄手绘85种明式家具榫卯结构》

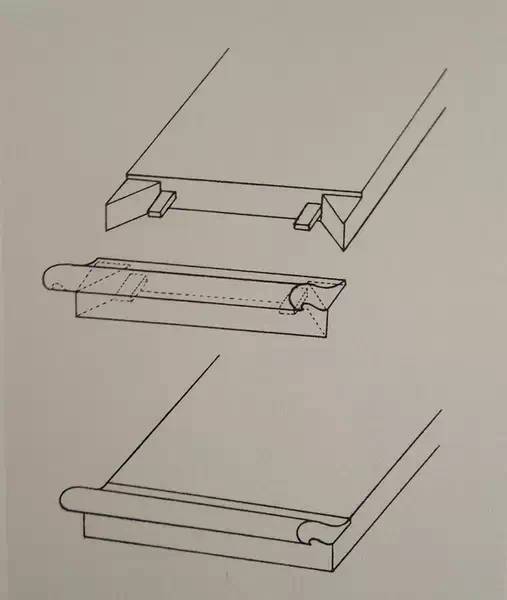

厚板出透榫及榫舌拍抹头

《王世襄手绘85种明式家具榫卯结构》

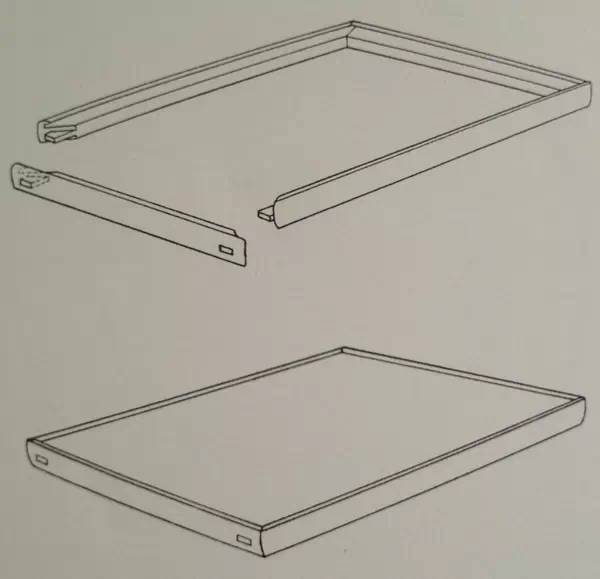

厚板拍抹头(翘头与抹头一木连做)

《王世襄手绘85种明式家具榫卯结构》

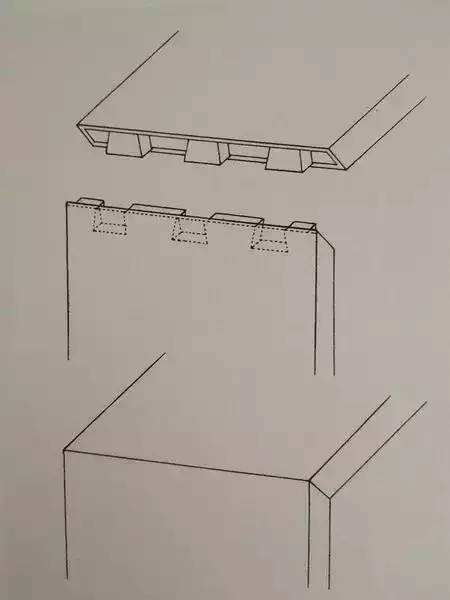

厚板闷榫角接合

《王世襄手绘85种明式家具榫卯结构》

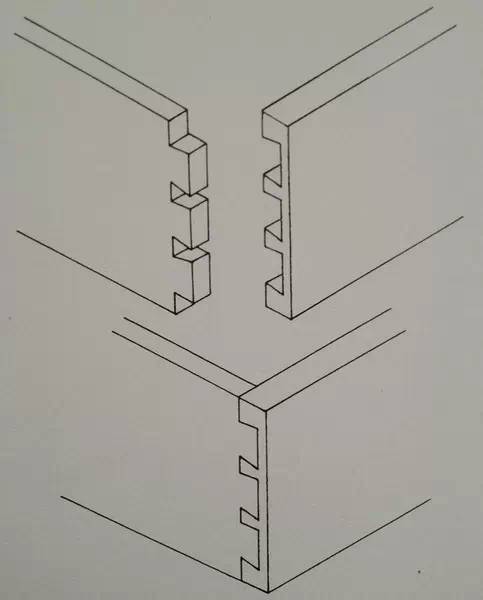

平板明榫角接合

《王世襄手绘85种明式家具榫卯结构》

平板一面明榫角接合

平板勾挂接合

《王世襄手绘85种明式家具榫卯结构》

圆材丁字形接合(横、竖材粗细相等)

《王世襄手绘85种明式家具榫卯结构》

圆材丁字形接合(横材细、竖材粗、外皮不交圈)

《王世襄手绘85种明式家具榫卯结构》

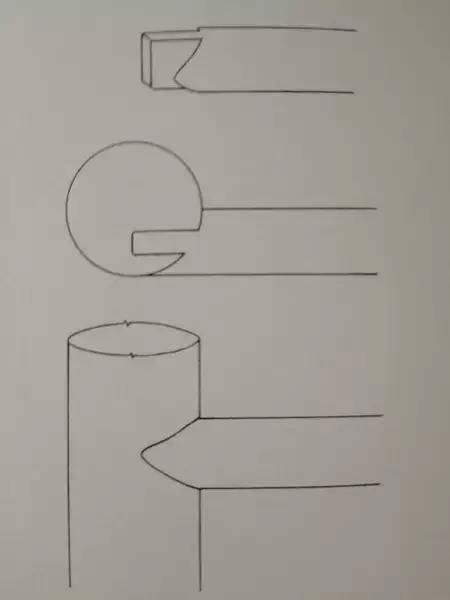

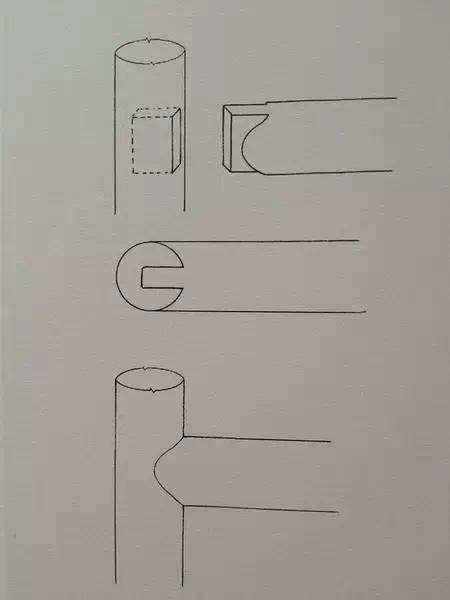

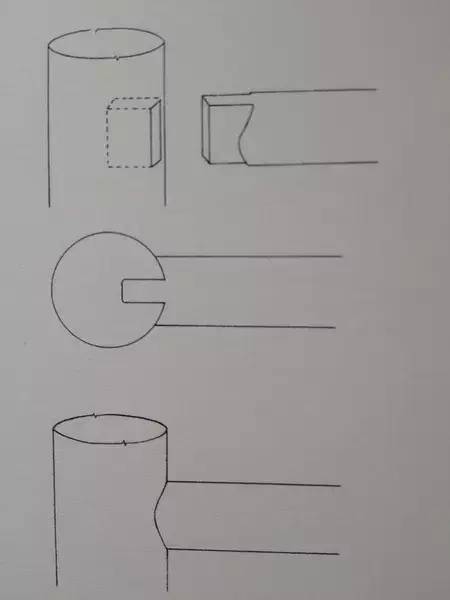

圆材丁字形接合(横材细、竖材粗、外皮交圈、榫卯用蛤蟆肩)

《王世襄手绘85种明式家具榫卯结构》

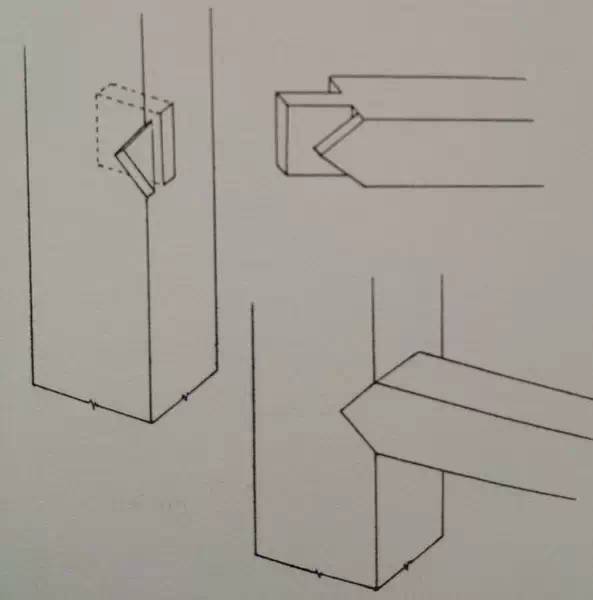

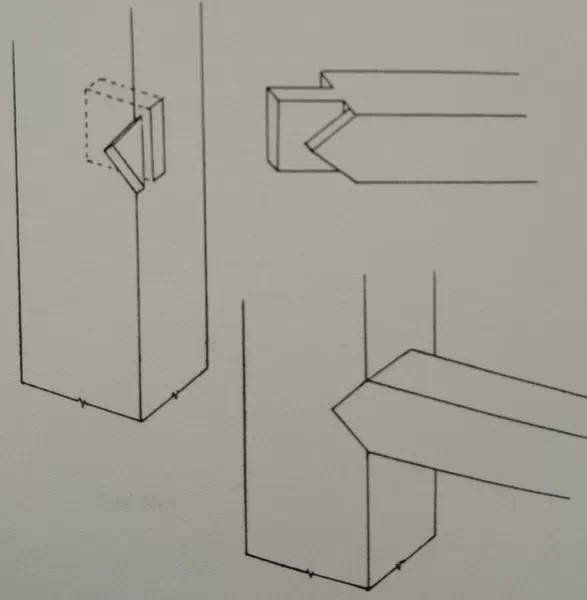

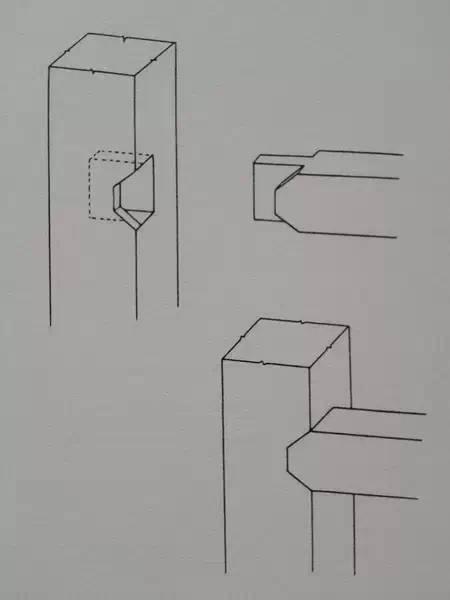

方材丁字形接合(榫卯用小格肩)

《王世襄手绘85种明式家具榫卯结构》

方材丁子形接合(榫卯用大格肩、实肩)

《王世襄手绘85种明式家具榫卯结构》

方材丁字形接合(榫卯用大格肩、虚肩)

《王世襄手绘85种明式家具榫卯结构》

方材丁字形接合

(两根横枨与直足相交,大格肩、虚肩,两枨出榫格)

《王世襄手绘85种明式家具榫卯结构》

方材丁字形接合

(两根横枨与直足相交,大格肩、虚肩,两枨出榫一)

《王世襄手绘85种明式家具榫卯结构》

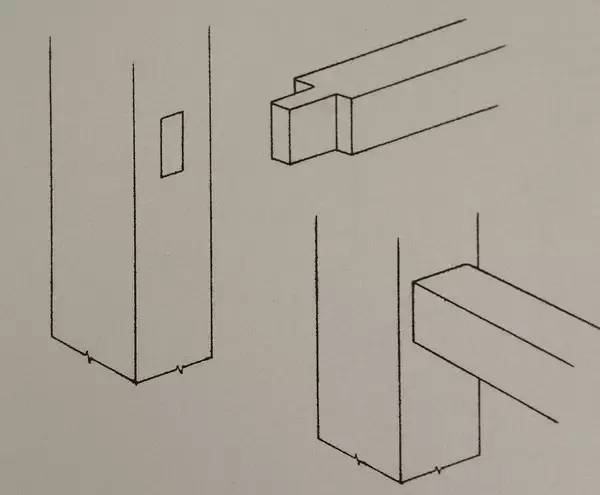

方材丁字形接合(榫卯用齐肩膀)

《王世襄手绘85种明式家具榫卯结构》

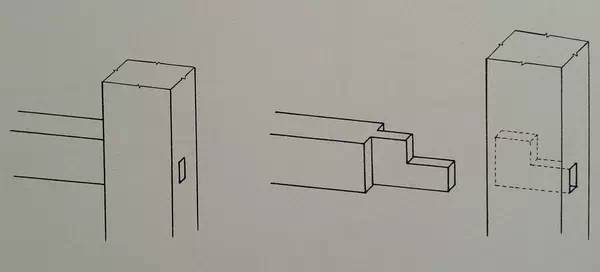

方材丁字形接合(榫卯大进小出)

《王世襄手绘85种明式家具榫卯结构》

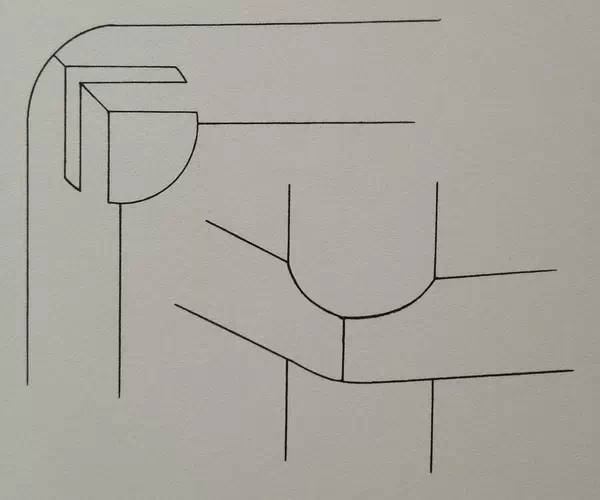

圆材丁字形接合(裹腿做,两枨出榫格肩相抵)

《王世襄手绘85种明式家具榫卯结构》

圆材丁字形接合(裹腿做,两枨出榫一长一短)

《王世襄手绘85种明式家具榫卯结构》

方材丁字形接合(裹腿做,两枨出榫一长一短)

《王世襄手绘85种明式家具榫卯结构》

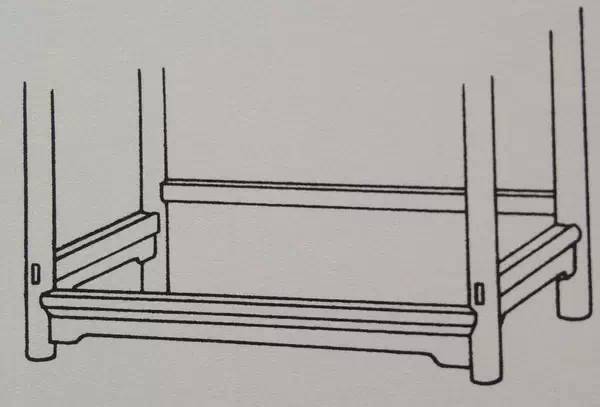

椅子管脚枨赶枨(步步高)

《王世襄手绘85种明式家具榫卯结构》

椅子管脚枨赶枨(前后低,两侧高)

《王世襄手绘85种明式家具榫卯结构》

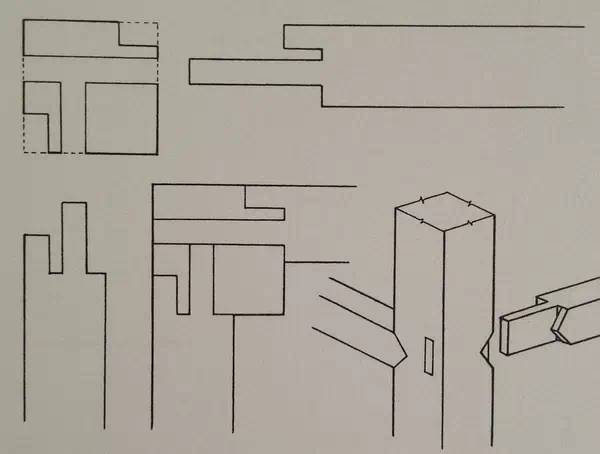

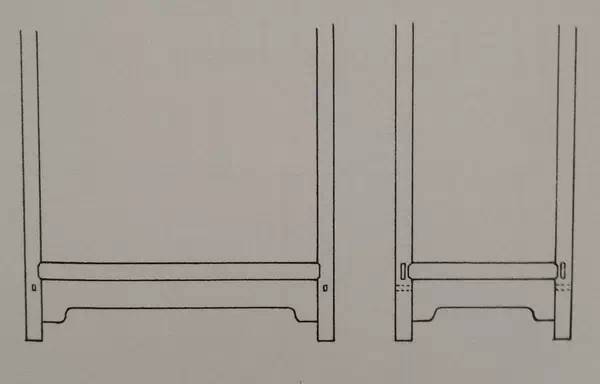

柜子底枨两枨互让(各用大进小出榫)

《王世襄手绘85种明式家具榫卯结构》

柜子底枨两枨出榫(一透一不透,侧面牙条出透榫)

《王世襄手绘85种明式家具榫卯结构》

方材闷榫角接合(各出单榫)

《王世襄手绘85种明式家具榫卯结构》

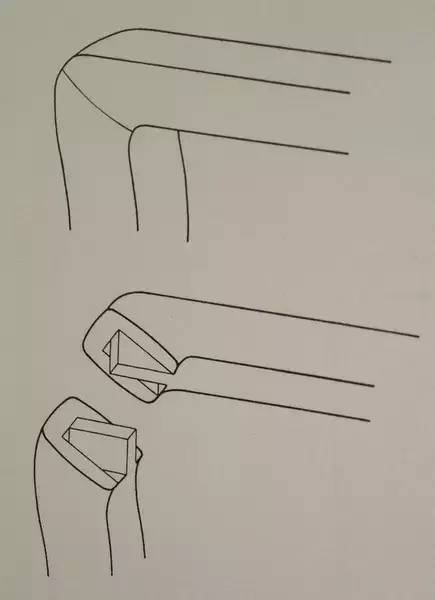

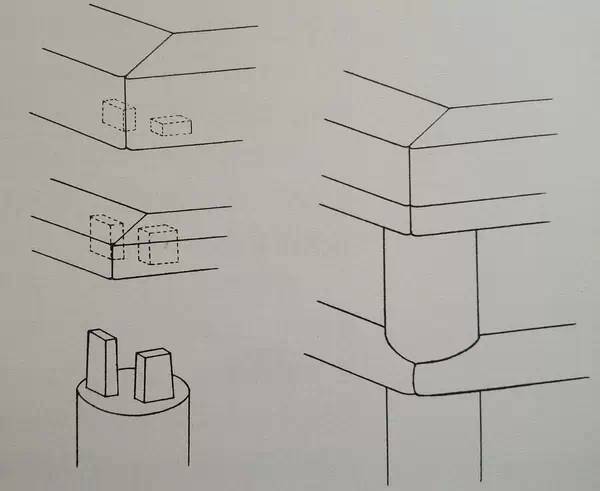

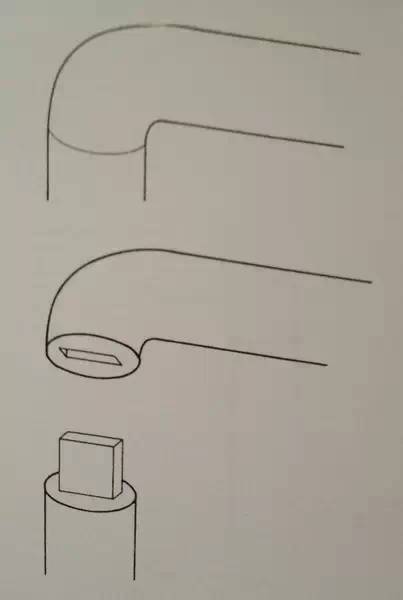

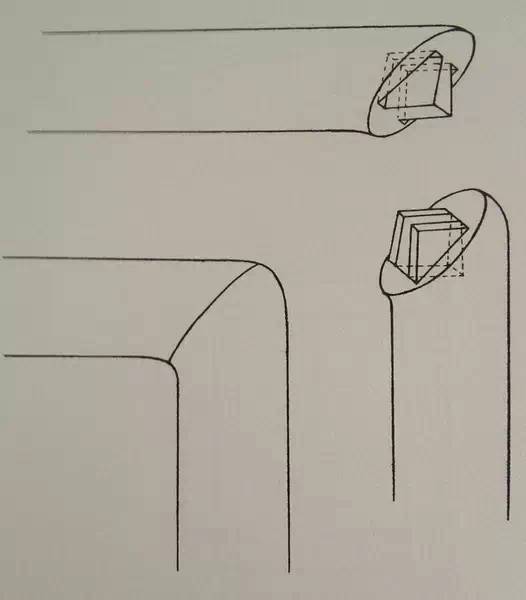

圆材闷榫角接合(出榫一单一双)

《王世襄手绘85种明式家具榫卯结构》
《王世襄手绘85种明式家具榫卯结构》

方材角接合(床围子攒接斜卍子)

《王世襄手绘85种明式家具榫卯结构》

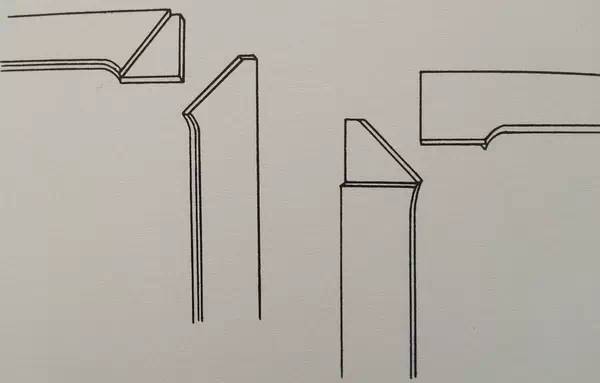

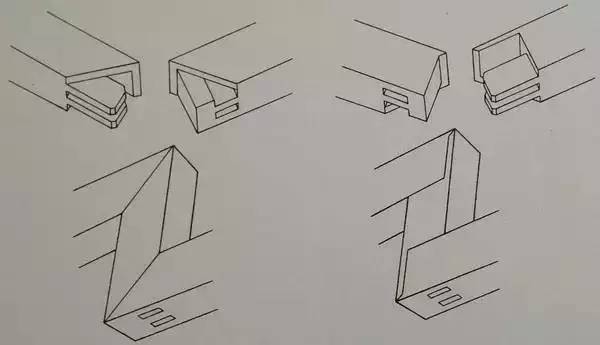

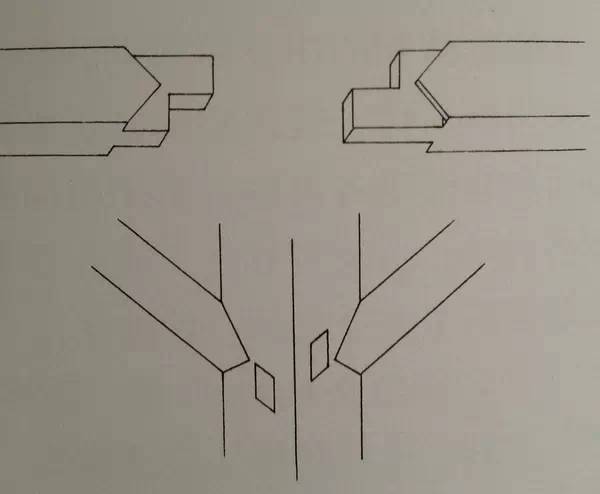

板条角接合:揣揣榫之一(正、背两格肩)

《王世襄手绘85种明式家具榫卯结构》

板条角接合:揣揣榫之二(正面格肩,背面不格肩)

《王世襄手绘85种明式家具榫卯结构》

板条角接合(嵌夹式)

《王世襄手绘85种明式家具榫卯结构》

板条角接合(合掌式)

《王世襄手绘85种明式家具榫卯结构》

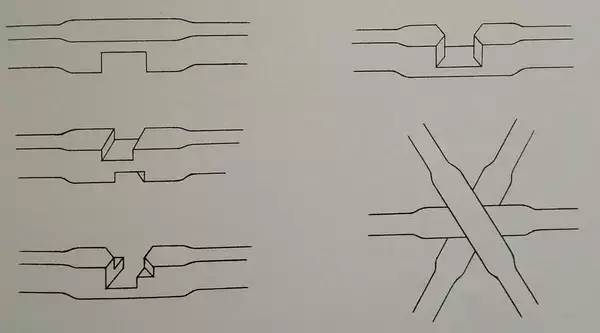

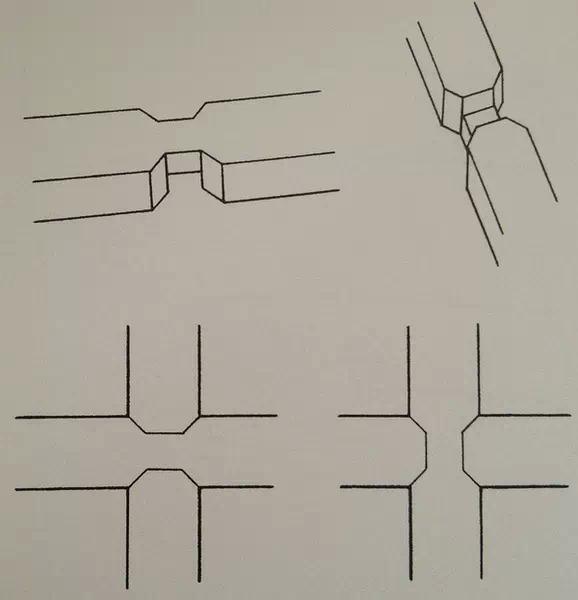

直材交叉接合:十字枨

《王世襄手绘85种明式家具榫卯结构》

直材交叉接合(床围子十字相交小格)

《王世襄手绘85种明式家具榫卯结构》

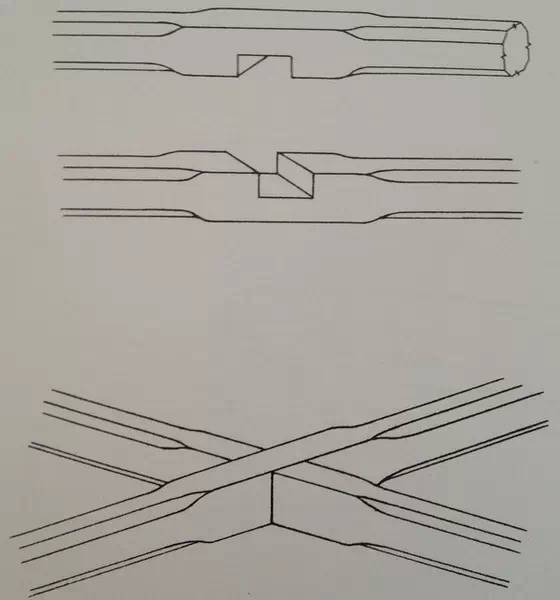

三根直材交叉接合(六足高面盆架底枨)

《王世襄手绘85种明式家具榫卯结构》

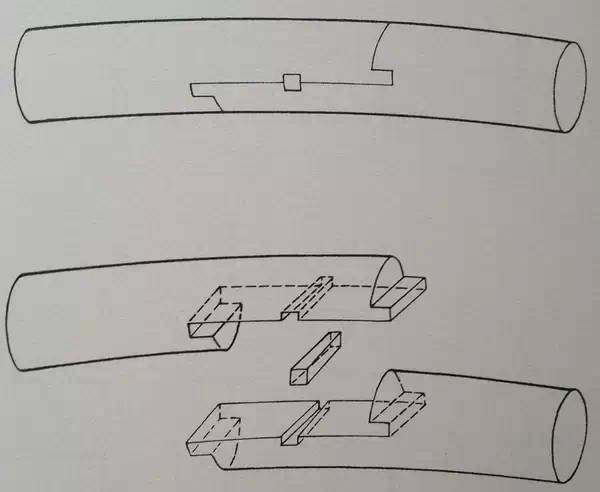

弧形弯材接合:楔钉榫之一

《王世襄手绘85种明式家具榫卯结构》

弧形弯材接合:楔钉榫之二

《王世襄手绘85种明式家具榫卯结构》

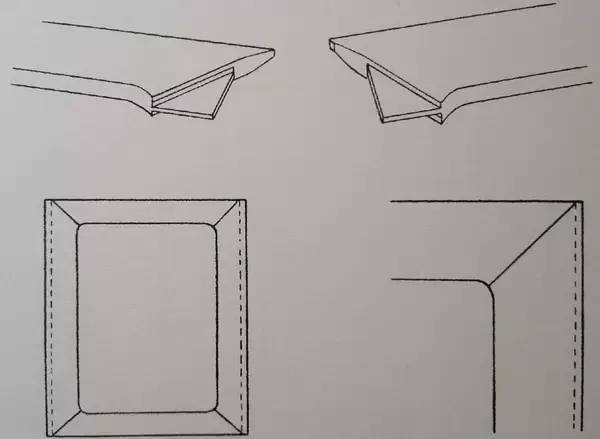

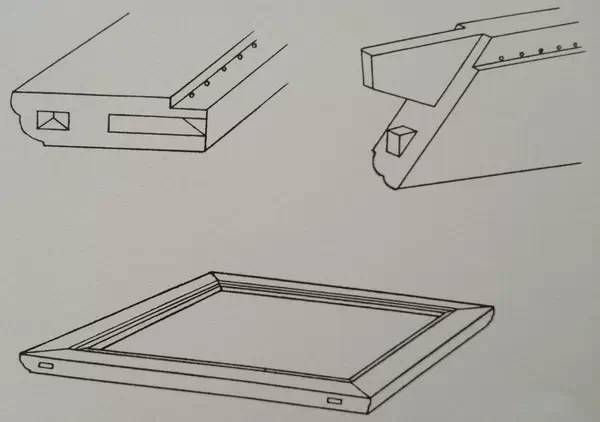

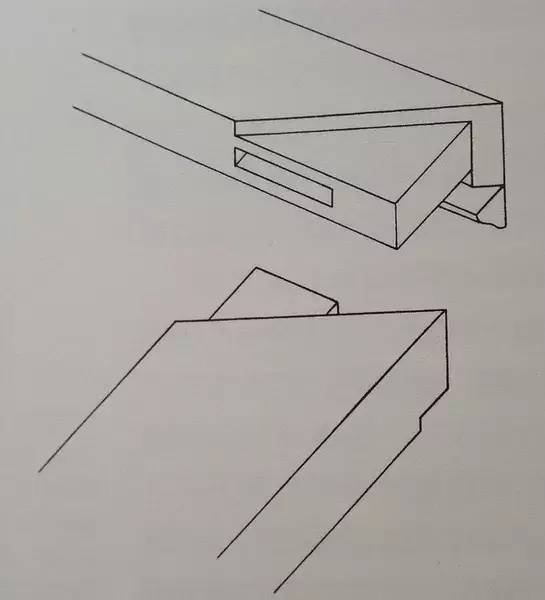

格角榫攒边之一(三角小榫用闷榫)

《王世襄手绘85种明式家具榫卯结构》

格角榫攒边之二(三角小榫用明榫)

《王世襄手绘85种明式家具榫卯结构》

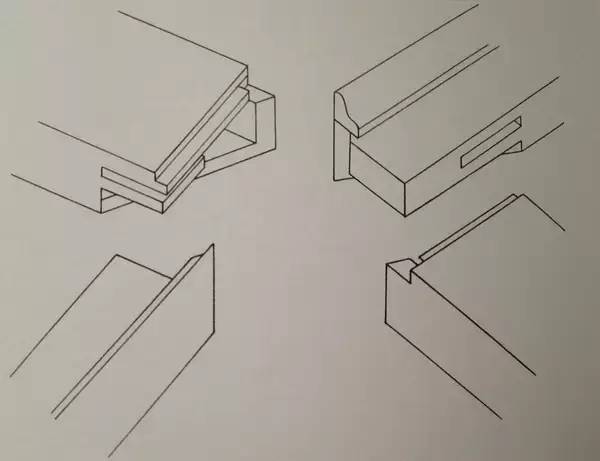

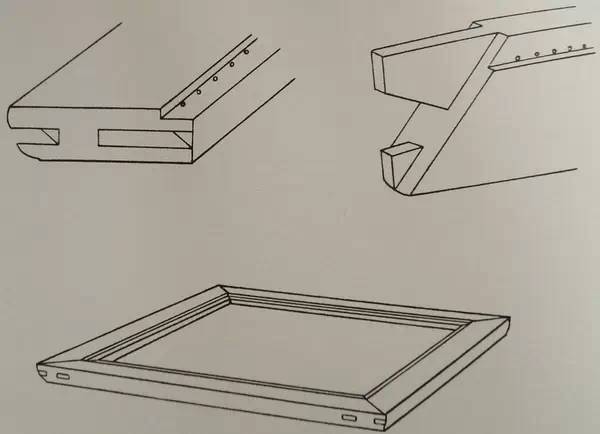

攒边打槽装板

《王世襄手绘85种明式家具榫卯结构》

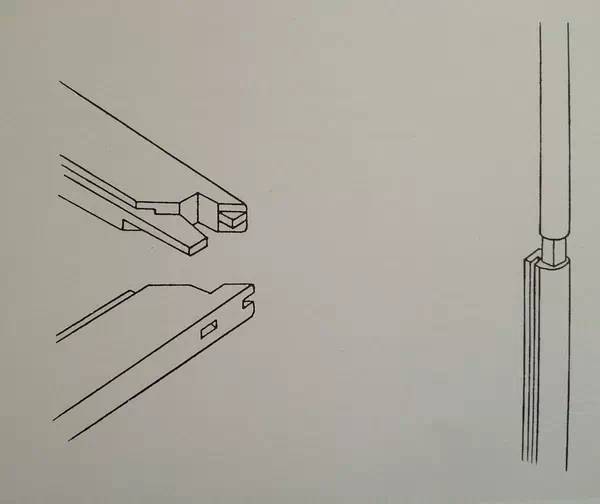

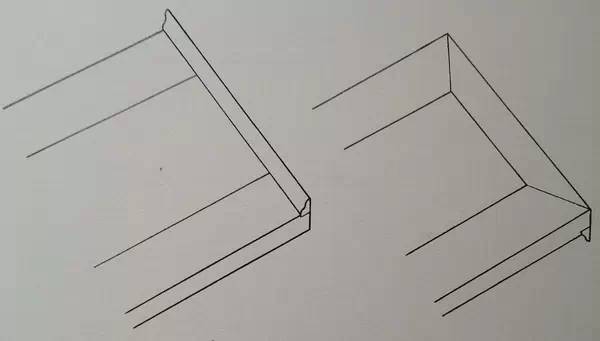

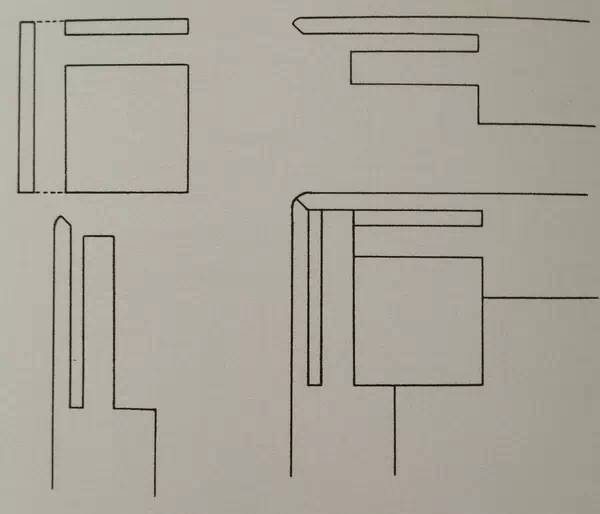

攒边打槽装板(面板装在拦水线下)

《王世襄手绘85种明式家具榫卯结构》

攒边打槽装板(面板装在翘头下)

《王世襄手绘85种明式家具榫卯结构》

攒边打槽装板

(面板装在翘头下,所示为大边与抹头正面的两个不同)

《王世襄手绘85种明式家具榫卯结构》

攒边打槽装板(面板装在翘头下,所示为大边与抹头的背面)

《王世襄手绘85种明式家具榫卯结构》

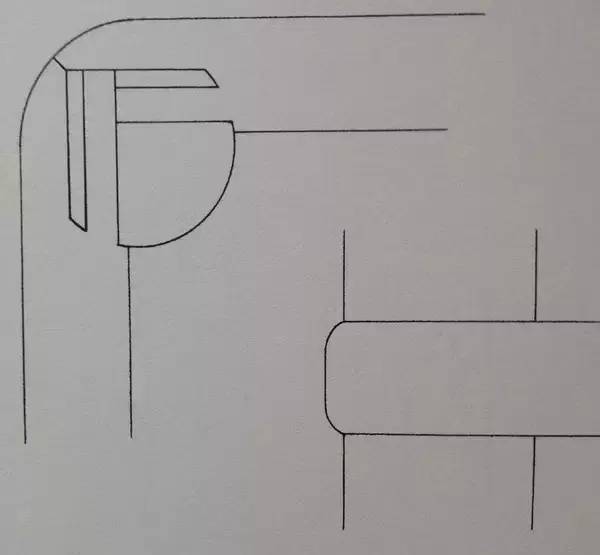

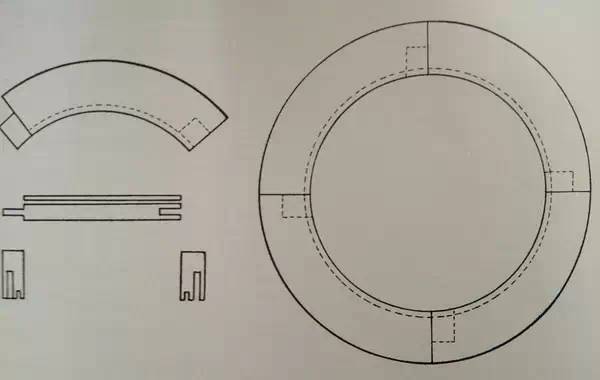

攒边打槽装板(圆香几面)

《王世襄手绘85种明式家具榫卯结构》

无束腰杌凳腿足与凳面的结合

《王世襄手绘85种明式家具榫卯结构》

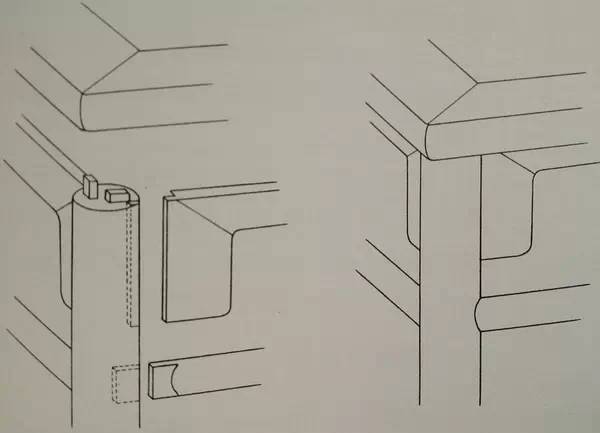

无束腰裹腿做杌凳腿足与凳面结合

《王世襄手绘85种明式家具榫卯结构》

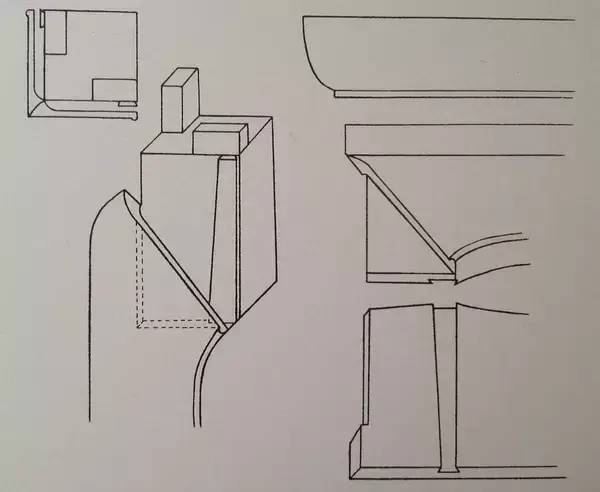

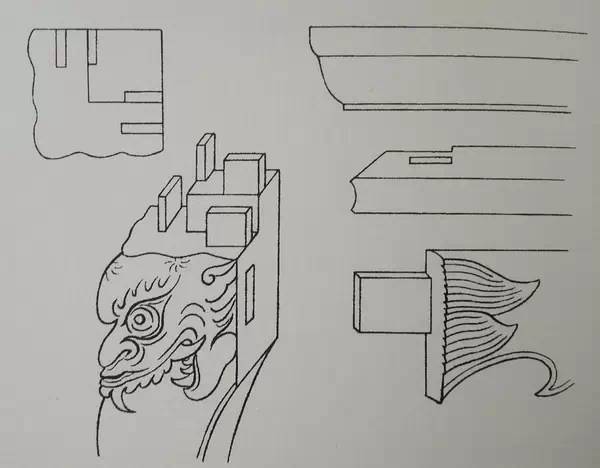

有束腰家具抱肩榫结构

《王世襄手绘85种明式家具榫卯结构》

有束腰炕桌齐牙条结构

《王世襄手绘85种明式家具榫卯结构》

高束腰结构

《王世襄手绘85种明式家具榫卯结构》

四面平家具腿足与上部构件的结合

《王世襄手绘85种明式家具榫卯结构》

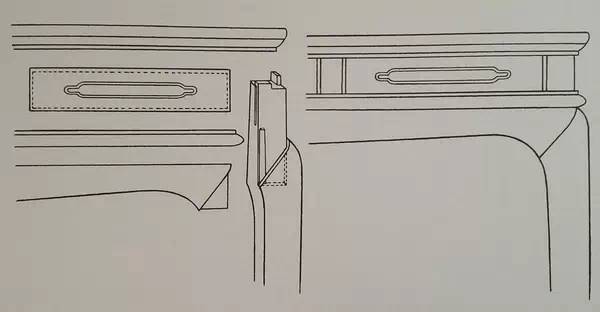

高束腰加矮老分段装绦环板结构

《王世襄手绘85种明式家具榫卯结构》

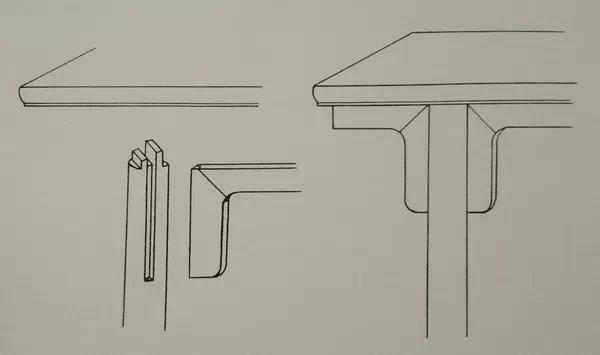

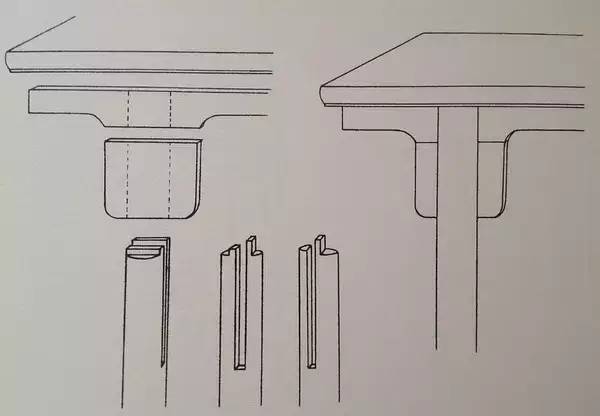

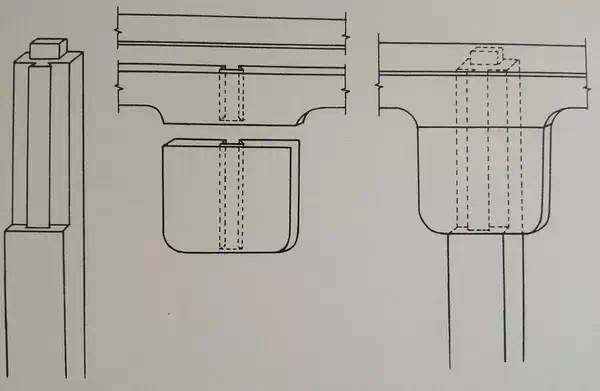

夹头榫结构(腿足上端开口嵌夹牙条与牙头)

《王世襄手绘85种明式家具榫卯结构》

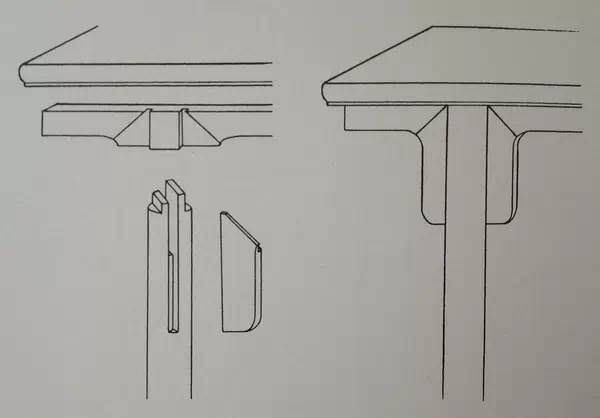

夹头榫结构(腿足上端开口嵌夹牙条,打槽装牙头)

《王世襄手绘85种明式家具榫卯结构》

夹头榫结构(腿足上端打槽装牙条、牙头)

《王世襄手绘85种明式家具榫卯结构》

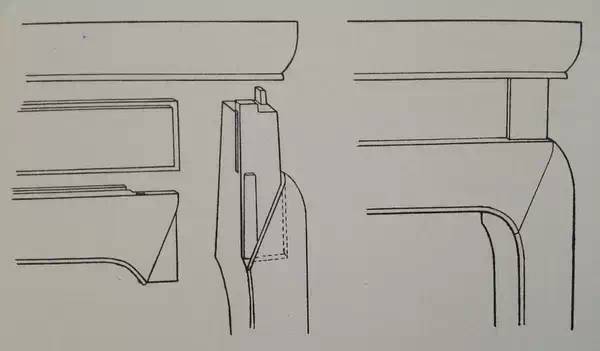

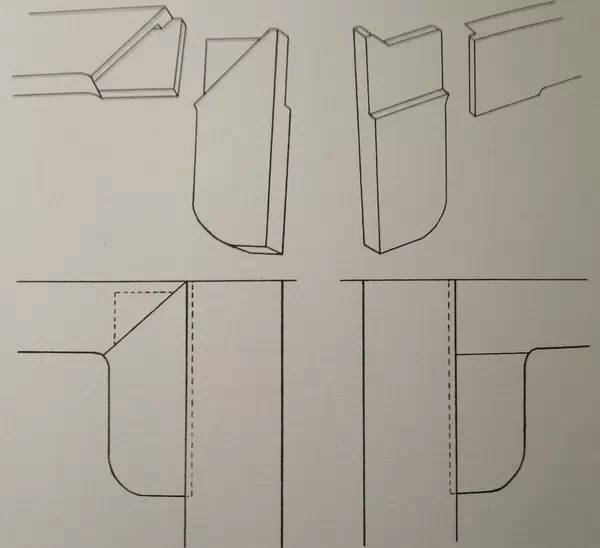

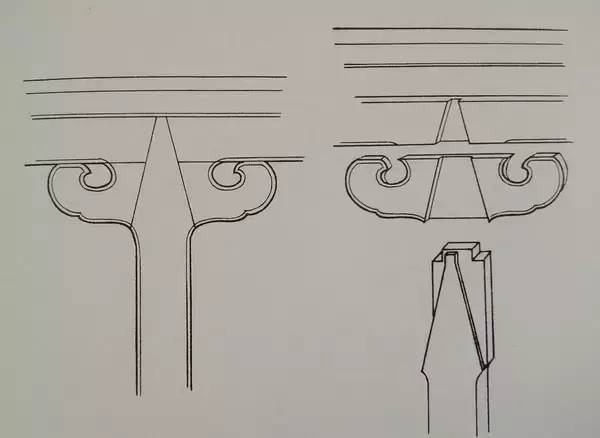

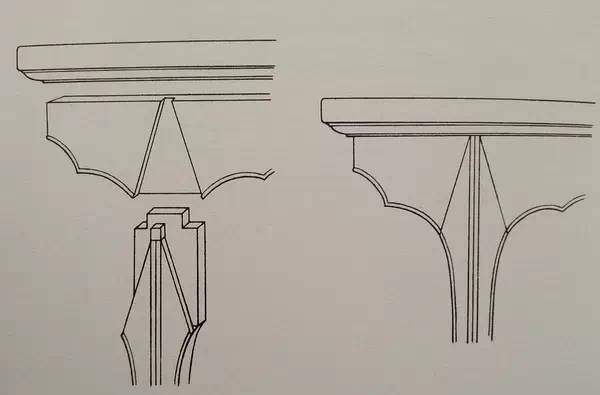

插肩榫结构

《王世襄手绘85种明式家具榫卯结构》

插肩榫结构(牙条、牙头分造)

《王世襄手绘85种明式家具榫卯结构》

插肩榫变体(牙条里面开槽挂销)

《王世襄手绘85种明式家具榫卯结构》

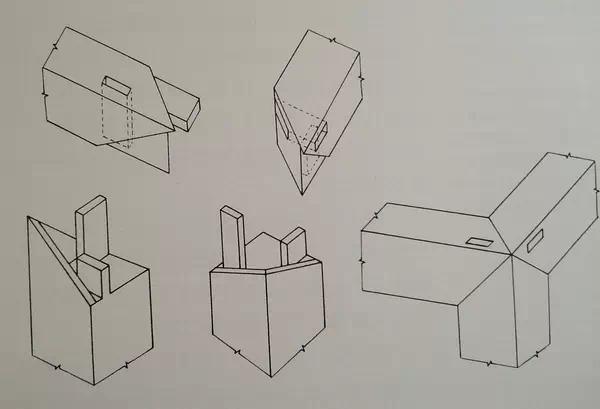

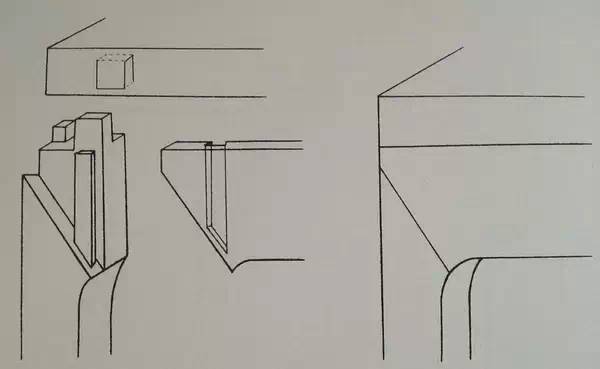

粽角榫结构

《王世襄手绘85种明式家具榫卯结构》

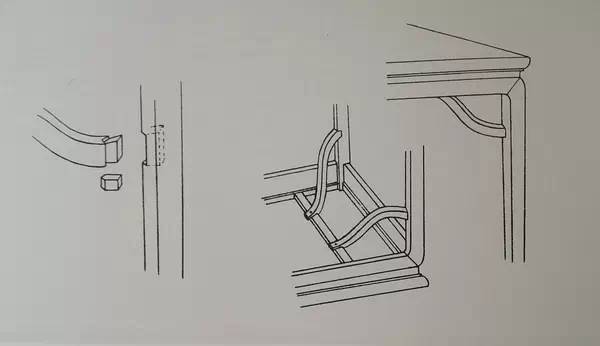

霸王枨结构

《王世襄手绘85种明式家具榫卯结构》

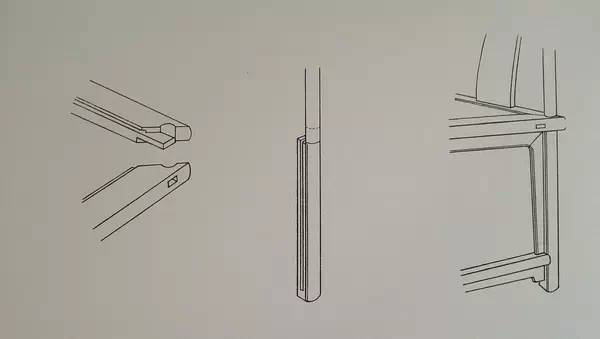

椅子后足穿过椅盘的结构

《王世襄手绘85种明式家具榫卯结构》

椅盘边抹与椅子腿结构

《王世襄手绘85种明式家具榫卯结构》

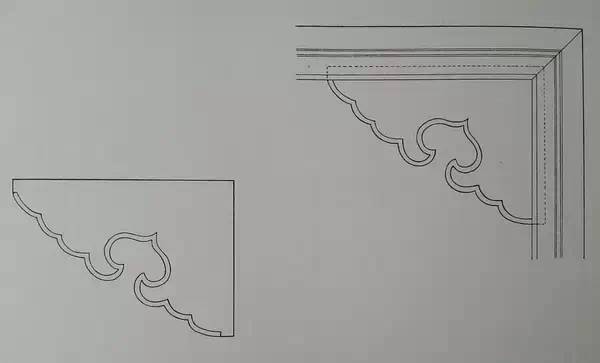

角牙在横竖材上打槽嵌装

《王世襄手绘85种明式家具榫卯结构》

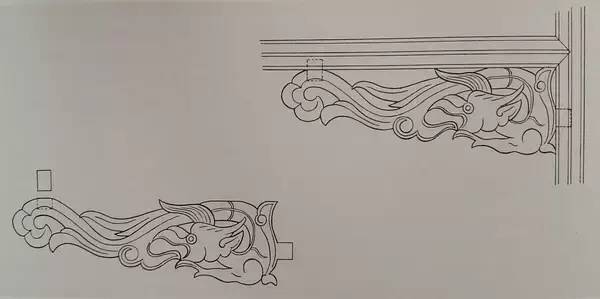

角牙一边入槽一边栽榫与横竖材结合

《王世襄手绘85种明式家具榫卯结构》

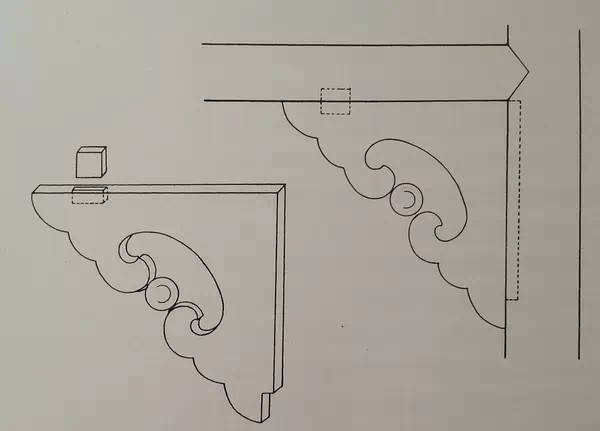

角牙一边留榫一边栽榫与横竖材的结合

《王世襄手绘85种明式家具榫卯结构》

条案的腿足与托子的结合

《王世襄手绘85种明式家具榫卯结构》

方形家具腿足与方托泥的结合

《王世襄手绘85种明式家具榫卯结构》
《王世襄手绘85种明式家具榫卯结构》

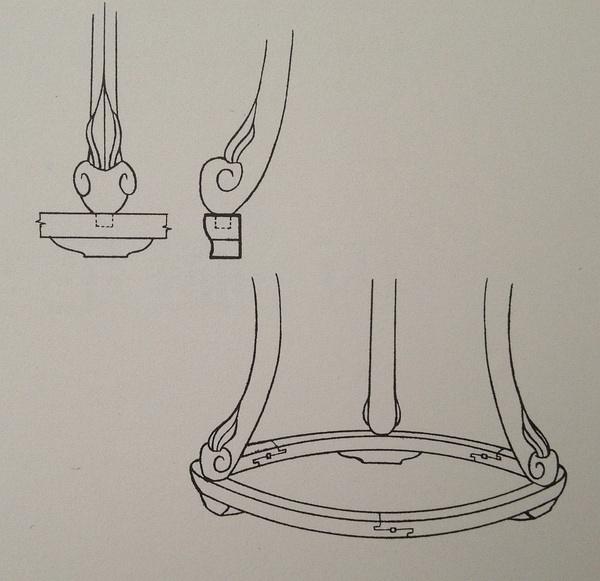

圆形家具腿足与圆托泥的结合

《王世襄手绘85种明式家具榫卯结构》

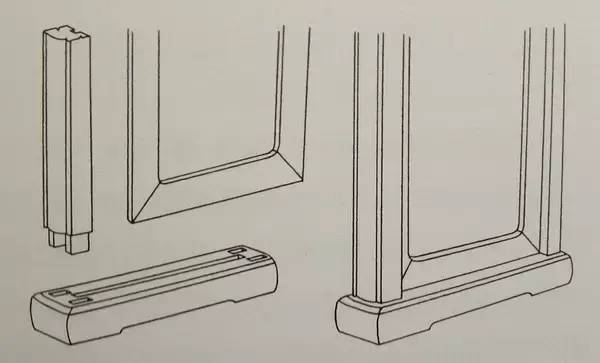

座屏风墩座结构

《王世襄手绘85种明式家具榫卯结构》

衣架墩座结构

《王世襄手绘85种明式家具榫卯结构》

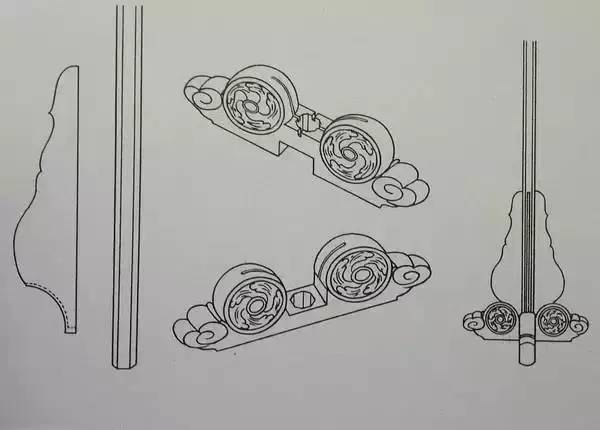

灯台墩座结构

《王世襄手绘85种明式家具榫卯结构》

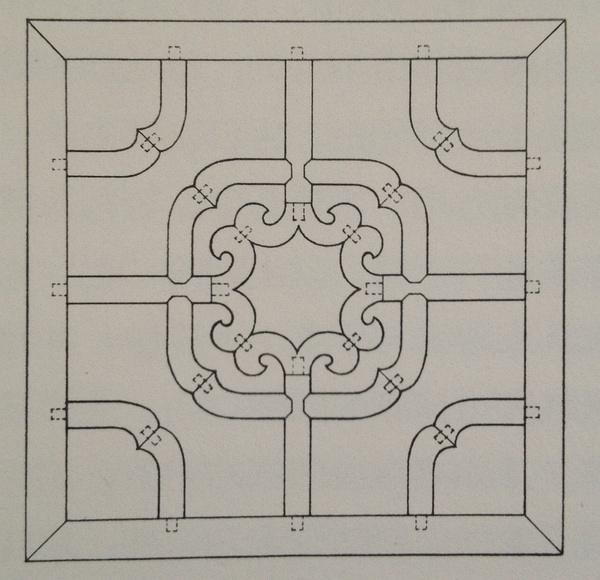

攒斗灯笼锦栽榫

《王世襄手绘85种明式家具榫卯结构》

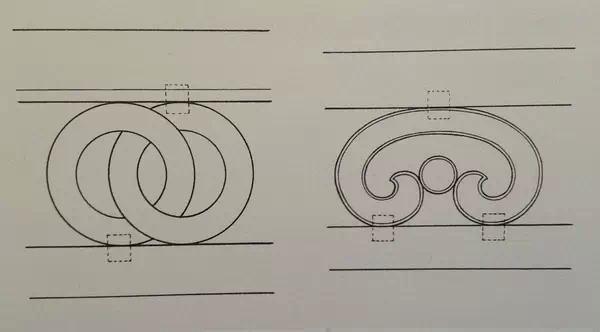

卡子花栽榫

《王世襄手绘85种明式家具榫卯结构》

一腿三牙方桌垛边栽榫

《王世襄手绘85种明式家具榫卯结构》

有束腰床榻牙条穿销

《王世襄手绘85种明式家具榫卯结构》

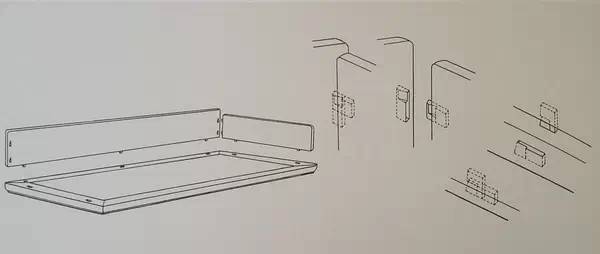

罗汉床围子上的走马销
