支持 ATtiny13 / ATtiny13A / ATtiny13V 一、使用 Arduino UNO 作为下载器 Adruino IDE 菜单，文件 - 示例 - ArduinoISP - ArduinoISP，然后正常烧录到UNO。 二、在 Arduino IDE 中添加 ATtiny13 开发板 项目地址：https://github.com/MCUdude/MicroCore Adruino IDE 菜单，文件 - 首选项，在开发板地址中填入“https://mcudude.github.io/Micro…
因为国内的网络环境，按常规操作搭建环境十分困难，反复摸索才得出以下可行方案。 常规方法（全部在线安装） 安装VSCode。 在插件市场里搜索“PlatFormIO”安装。 注意：创建工程时，如果开发板首次被使用，需要下载对应数据包。 在插件市场里搜索“Espressif IDF”安装，之后打开，按提示进行安装即可。 国内方案 安装VSCode。 挂代理，使用全局模式，网卡禁用IPV6（规则模式下，因为规则不全，某些下载源不会自动走代理，依然很慢或者装不上；而且代理可能不支持IPV6；）。 在插件市场里搜索“chin…
翻译自：原文链接 ESP32 芯片有 48 个引脚，具有多种功能。并不是所有的 ESP32 开发板的管脚都是外露的，有些管脚是不能用的。 关于如何使用 ESP32 GPIO 的问题很多。你应该使用什么引脚？您应该避免在项目中使用哪些引脚？这篇文章旨在成为 ESP32 GPIO 的简单易懂的参考指南。 下图说明了 ESP-WROOM-32 的引脚排列。如果您使用ESP32 裸片构建定制板，您可以将其用作参考： 注意：并非所有开发板都可以访问所有 GPIO，但无论您使用哪种开发板，每个特定 GPIO 的工作方式都相同。…
迷宫走法及BOSS 地图 路线 BOSS 备注 蜈蚣洞 -> 地牢一层东 149:55 -> 石棺材屋 30:15 -> 地牢一层北 41:194 -> 紫水晶屋 17:33 -> 地牢二层西 155:37 -> 石路连接通道 59:70 -> 黑暗地带 202:187 -> 生死之间 12:13 -> 一线天 160:170 -> 死亡棺材 触龙神 （死亡棺材 80:170） 35级技能书、元宝、祝福油 猪洞 石墓阵（右上为上） 起点到6层：上下上下上下…
一、船钓钓法 对于船钓，有多种玩法，常见玩法粗略的分为沉底钓法、铁板玩法、路亚玩法、放流、拖钓等。具体铁板还分为快抽和慢摇，路亚分poping和VIB等等，因为此次是推荐入门级装备，所以我们不展开一一讲解。 但是要明确一点的是，每一种玩法，都对应一套不同的装备和钓组，除了渔轮在一些情况下可以通用，其他东西尤其是鱼竿，是完全不一样的，所以在海钓中不存在完全通用竿，最多是某些鱼竿在玩其他钓法时能凑合用。 所以，海钓和大家熟悉的手杆玩法最大区别就是，要想钓到目标鱼，手杆要区分饵料的味型和状态，而海钓是根据不同鱼有着不同的…
参考官方文档，11.8章节：Watchdog Timer。 一、看门狗使用中断方式 采用这种方式时，可以在中断中自己写代码，比如保存工作状态，然后软重启系统。 采用软重启模式，实际是引导MCU从头开始执行程序，MCU所有状态并不进行复位，所以不会自动写MCUSR标记，所以需要自己想办法在重启后如何判断是看门狗执行的重启。 点这里下载代码 二、看门狗使用重启方式 这里有个巨大的坑！ 使用Adruino_Mini的Bootloader时，一旦因为看门狗重启，将进入无限重启死循环！ 造成这个原因，是因为如果MCUSR的W…
参考手册28.2章节，保险丝设置。 对于所有保险丝，“ 0”表示已编程，“ 1”表示未编程。 一、熔丝扩展位（掉电检测/BOD）（29.5章节）： 默认值：11111111 BODLEVEL2/BODLEVEL1/BODLEVEL0为一组，用于设置掉电检测级别。
最早版本的坚果文青版，今天啊出来恢复了一下出场设置，重启需要激活发现激活不了。系统太老了，3.7.8版本的。 打电话跟客服要，客服发来一个连接，按文章中操作即可，这里用于备份。

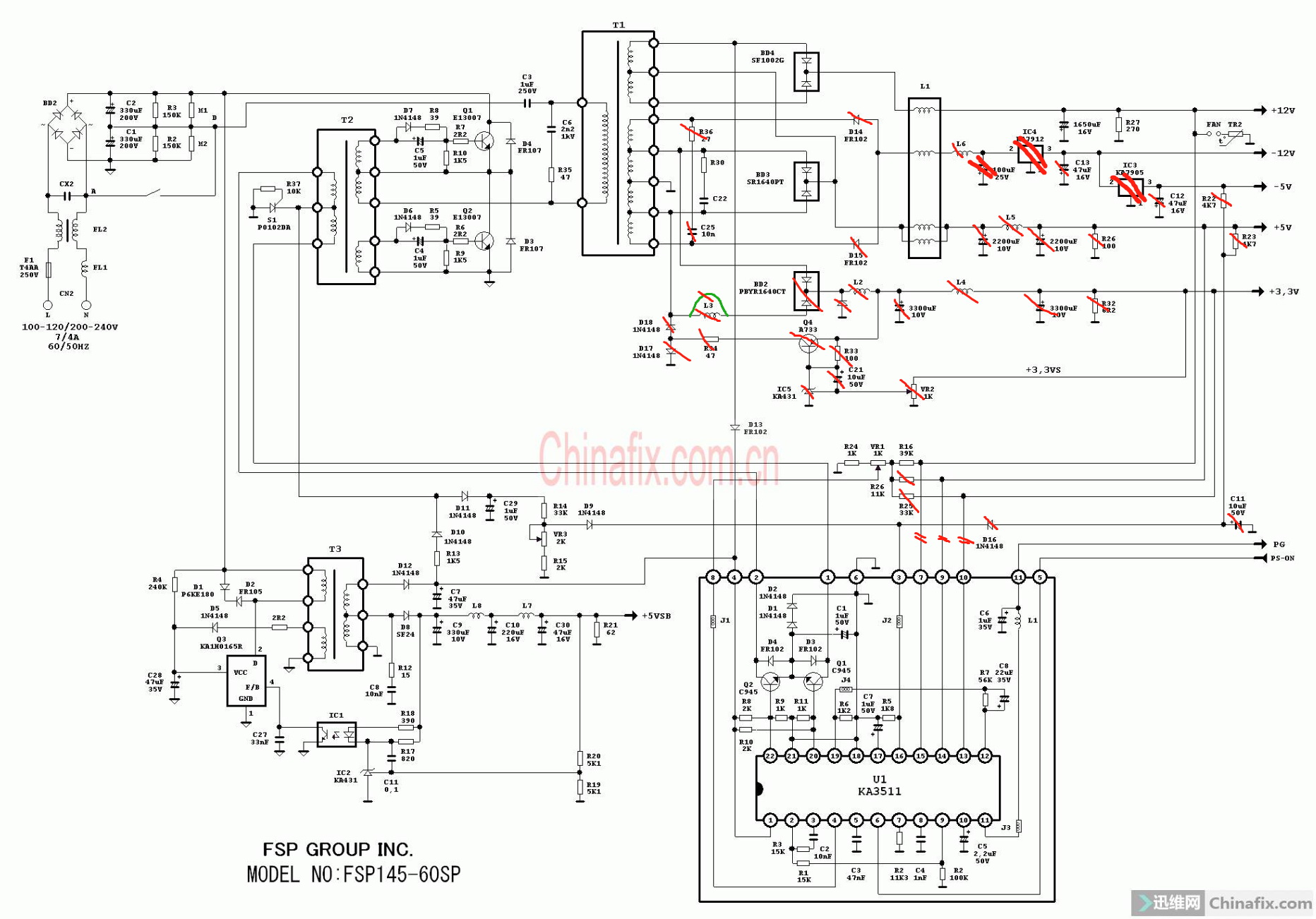

手头一个闲置了10几年的全汉ATX电源，当时从联想品牌机上拆下的，这款电源分量很足，一级二级滤波电路非常完整，算是良心电源。但是这个电源有一个问题，因为负载电阻设计瓦数太小，另外散热不好，所以基本上都是2年报废，报废原因都是电阻太热把周围电容烤爆浆了。维修也很简单，把几个电容换了就可以了。 因为闲置太久，现在手头好几个ATX电源，所以想把这个改成可调电源用于调试。该电源主控采用KA3511芯片，找不到一摸一样的电路图，下面两张是近似电路图，核心部分没有区别，主要区别在于-12v和-5V电路，手头的电源应该是改进以后…
